SY8088是一个高效率同步降压直流/直流1.5mhz能够提供高达1A的输出电流调节器电路。它可以在宽输入电压范围内工作，从2.5V到5.5V，并集成主开关和非常低的RDS（ON）的同步开关，以尽量减少导通损耗。它一般用于便携式导航设备、机顶盒、USB加密狗、媒体播放器、智能手机这些领域。QQ:3259054252 TEL：18820170705 刘生 ，欢迎大家一起探讨交流！〔深圳市桑尼奇科技有限公司〕

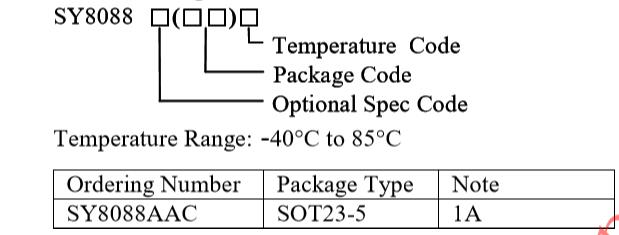

SY8088采购信息：

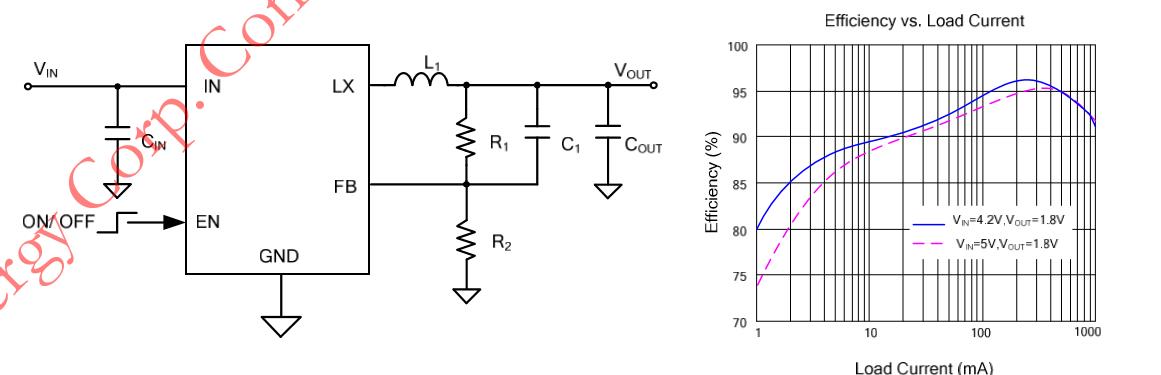

SY8088典型应用：

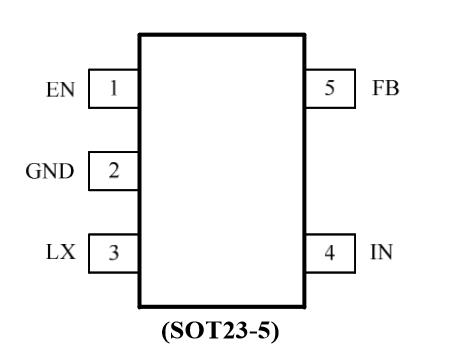

SY8088 引脚说明：
EN 1. 使能控制。拉高开。不浮
GND 2. 接地引脚
LX 3. 电感引脚。将此引脚连接到电感器的开关节点。
EN 4. 输入引脚。该引脚到GND引脚去耦至少4.7uF缩小陶瓷电容器
FB 5. 输出反馈管脚。此引脚连接到输出电阻分压器的中心点（如上图左图所示）程序输出电压VOUT = 0.6 *（1 + R1/R2）。添加可选的C1（10PF ~ 47pf）加快瞬态响应。
SY8088是一种高效1.5mhz同步降压DC-DC转换器能够提供高达1A的输出电流。它的工作在宽输入电压范围，从2.5V到5.5V，并集成了主开关和非常低的RDS（ON）的同步开关，以尽量减少传导损耗。
因为在sy8088 IC的集成度高，在此基础上集成稳压器应用电路简单。只有输入电容CIN，输出电容Cout，输出电感L和反馈电阻（R1和R2）需要被选定为目标应用规范。
选择R1和R2的程序正确的输出电压。为了尽量减少轻载下的功率消耗，最好选择R1和R2的大电阻值。一个价值万Ω和1MΩ之间是高度推荐的电阻。如果R2 = 120kΩ选择R1，然后可以计算为：
在这里希望能帮到各位！你们的支持，是我们无限的动力！如果有这个物料及其他矽力捷的物料型号都可以联系我QQ:3259054252 TEL：18820170705 刘生(以上信息由深圳市桑尼奇科技有限公司)
