SY6280开发超低RDS(上)与可编程电流限制开关保护电源过流和短路条件。它集成了过温保护和反向阻断功能。一个内部电阻有助于放电输出电容器在关机。它适用于USB接口的3G的Datacard,USB加密狗和MiniPCI配件。其主要显著特点有这几个方面:拥有SOT23 - 5封装最小的电路板空间、在关闭时自动输出放电、可以强制高于关机、输入电压:2.4V至5.5V。QQ:3259054252 TEL:18820170705 刘生 欢迎交流〔深圳市桑尼奇科技有限公司〕。

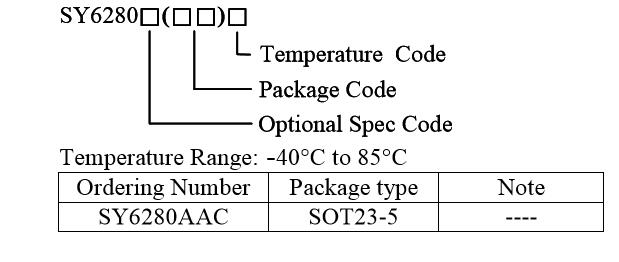

SY6280采购信息:

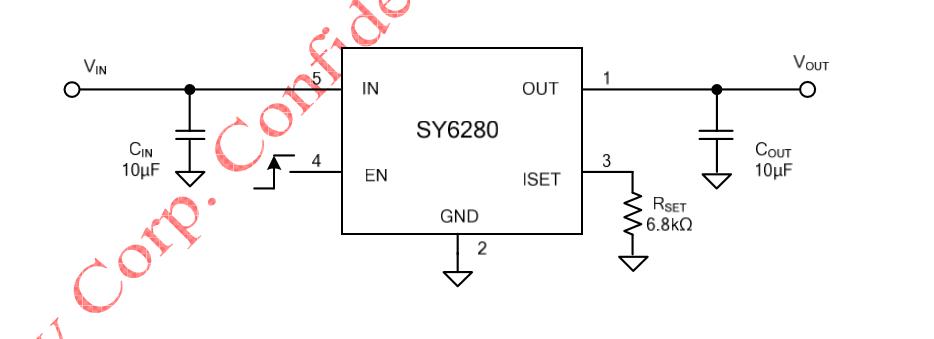

SY6280典型应用:

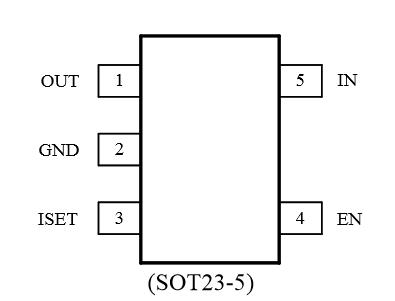

SY6280 视图:
OUT 1. 输出引脚,一个10µμF的电容到GND解耦
GND 2. 接地引脚
ISET 3. 电流极限编程引脚。连接一个电阻RSET从这个引脚接地方案的电流限制:ILIM (A)=6800/RSET (Ω)
EN 4. 开/关控制。拉高使ic。不要让它浮动
IN 5. 输入引脚,以10µμF的电容到GND解耦
SY6280是目前有限的P沟道MOSFET功率开关的过流和过温保护。没有体二极管两端的排水和MOSFET的源。它可以防止从输出电流对输入后的芯片被禁用。
当检测到过电流情况时,开关被调节以达到恒定的输出电流。如果过流状态持续很长时间,结温超过130°C,开关就会关闭。一旦温度下降到110°C、部分将重新启动
为了防止输入电压降热插拔过程中,10µF陶瓷电容到GND VIN是强烈推荐。然而,较高的电容可以帮助减少电压降。此外,输出短路会导致输入端的振铃,而不需要输入电容。当输入瞬态电压超过绝对最大电源电压时,即使在很短的时间内,也可能损坏内部电路。
电流限制是可编程的,以保护电源不受过流和短路的影响。从ISET连接一个电阻RSET引脚到GND方案的电流限制:
ILIM (A)=6800 / Rset (Ω)
