SGM9116zs是SGMIRCO公司推出的一款35MHz高清电视视频过滤芯片，该芯片支持直流耦合或交流耦合的输入视频信号,如DAC的输出信号。该芯片内置电平移位电路，该电路能有效避免同步脉冲的削波现象，并允许DC耦合输出。SGM9116可驱动直流或交流耦合单（150Ω或双75Ω)负载。其主要应用于：视频信号放大器、卫星电视机顶盒、通信设备、视频点播、便携式设备、录像机、DVD播放器、高清电视、投影仪等。

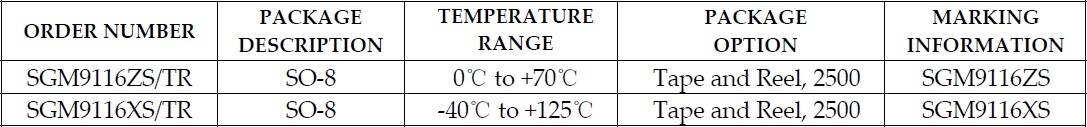

SGM9116ZS的采购信息如下：
SGM9116ZS的主要功能特性包括：
1、Triple 3rd order 35MHz (HD) filters
2、Transparent input clamping
3、6dB output driver Gain and drive dual video load
4、Rail-to-Rail Output
5、Input Voltage Range Includes Ground
6、AC or DC Coupled Inputs
7、AC or DC Coupled Outputs
8、Operates from 2.5 V to 5.5 V Single power supply
9、Low Power (9.2mA/channel) 27.5 mA total Supply Current
10、Lead (Pb) Free SOIC-8 package

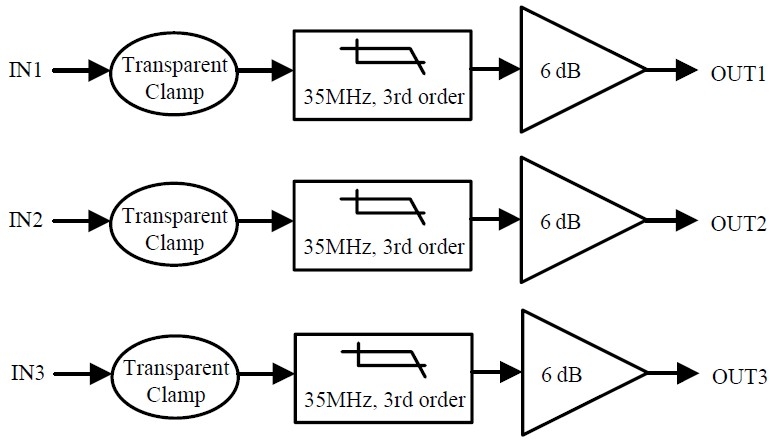

SGM9116ZS的功能框图如下：

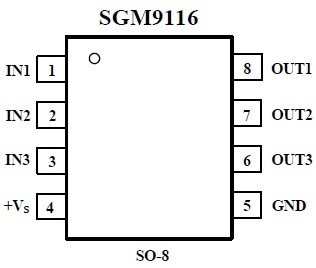

SGM9116ZS的管脚图如下：
