二、RTL8211E之MDI接口设计

MDI（ MediumDependent Interface ）介质相关接口与互联网连接一般通过信号传输端（TD+&TD-）和信号接收端（RD+ &RD-），然后再通过网络滤波器以及RJ-45与终端网络相连。

MDI连接属于高速信号连接，对MDI线路设计时时需特别注意，RTL8211E/RTL8211EG到10/100/1000M网络变压器，以及到RJ-45接口的路径需要尽可能短，RTL8211E/RTL8211EG到10/100/1000M网络变压器的距离不能超过300px，而且两对接受或传输差分信号线需尽可能的接近，可使噪声影响互相抵消。一般两者之前距离等于一线宽，例如，信号线宽8mil，则D1的宽度为8mil。两组信号线之间的跟离D2一般推荐为30mil。

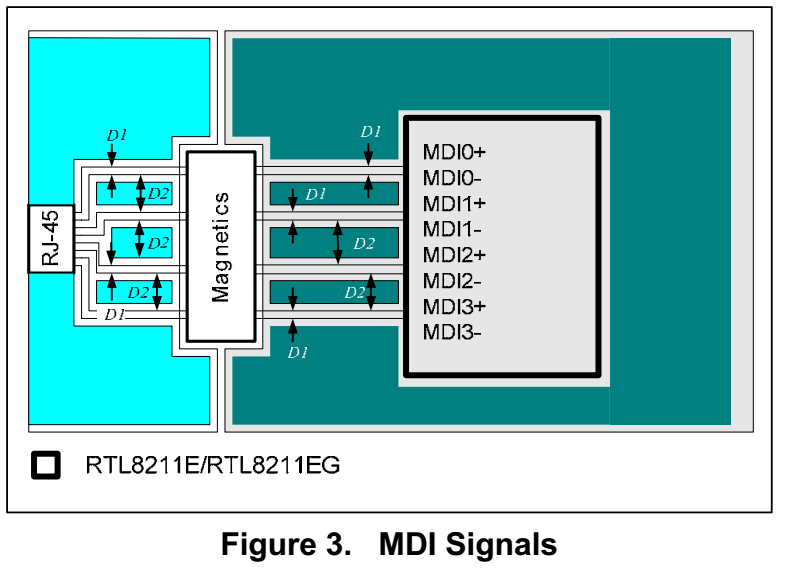

另外为了减小ESD的引影响，RJ-45与千兆网络H5007一个地平面，而RTL8211E/RTL8211EG 网络PHY芯片这两个地平面之前需要接一个2Kv的电容。同时考虑到EMI的影响，网络变压器的center tap引脚要求串一个电容与地相接。如下图：
