RTL8211E应用(四)之应用电路原理图电源部分设计

RTL8211E应用主要包括电源部分设计、MDI接口设计、RGMII接口设计以及接口管理设计等四部分组成,小编针对各部分具体应用做分解整理,如有不正确之处,欢迎指正。桑尼奇孙生:18576699326QQ:2335804557更多详情)。

一、RTL8211E电源部分设计

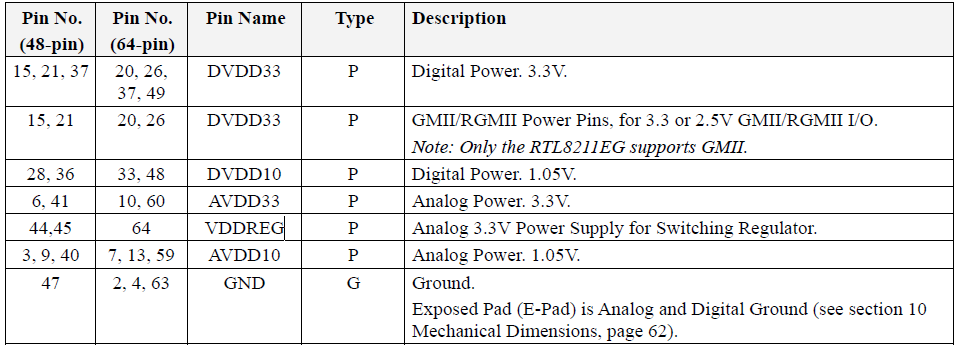

RTL8211E的电源主要由3.3V1.05V两个电源组成,接入外部电源为3.3V,并通过自身的switching regulator形成1.05V电源或者从外部电源引入。这两组电源主要为芯片运行以及GMIIMDIIO接口驱动提供电源。如下则为RTL8211ERTL8211EG的电源引脚说明。

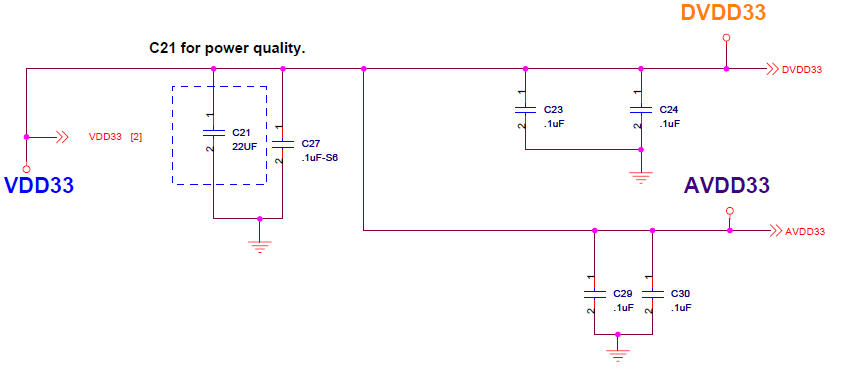

RTL8211E3.3V电源由外部电源VDD33引入,并通过去耦电容C21的过滤,形成芯片的数字3.3V电源DVDD33及模拟3.3V电源AVDD33。如下图,其中C21对电源质量影响比较大。

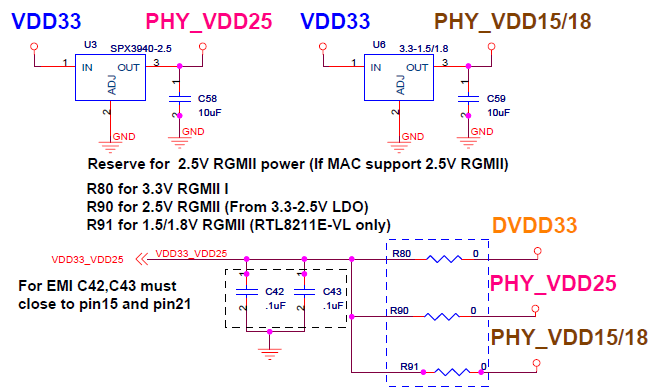

RTL8211E/RTL8211EGGMII/RGMII电源则是3.3V电源经由一颗2.5V/1.8V/1.5V的低压差稳压LDO进行电压转换形成,其中3.3V2.5V针对RTL8211E-VB-CG/RTL8211EG-VB-CG,而1.8V1.5V则是针对RTL8211E-VL-CG的低电压RGMII接口。具体电路如下:

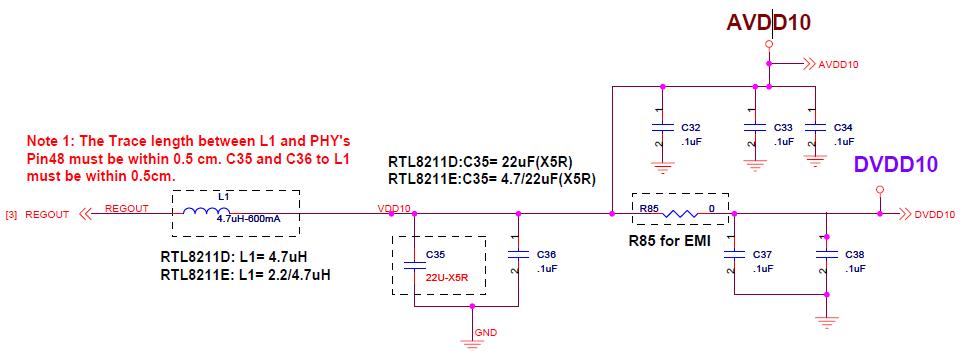

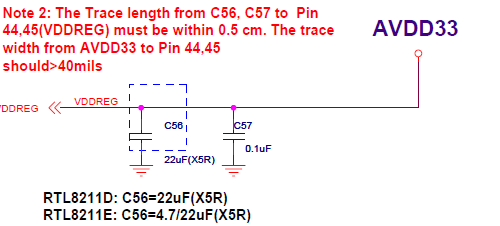

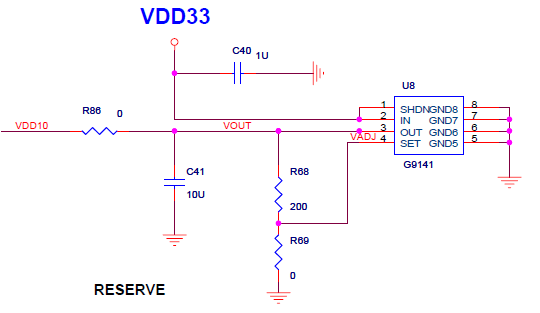

对于接口管理应用1.05VIO驱动电源,则是通过芯片自身的switching regulator转换或通过一个外接LDO进行转换,如果采用自身的regulator转换,则是3.3V模拟电源通过去耦电容接入芯片,另外通过外接一个电感以及一些小容值去耦电容形成模拟或数字1.05V电源。

具体电路如图

image   imageimage

需注意的是:switching regulator只能给芯片自身的AVDD10DVDD10供电,不能给其它外部电路供电。
