以太网信号属于频率较高的数字信号传输,以太网芯片的布线好坏直接影响网络信号质量,合理的PCB布线至关重要。小编以于RTL8211E,RTL8211EG为例,对其设计过程中布线应注意事项做了一下梳理。如有不当之处欢迎指正,桑尼奇孙生:18576699326,QQ:2335804557。(更多详情)

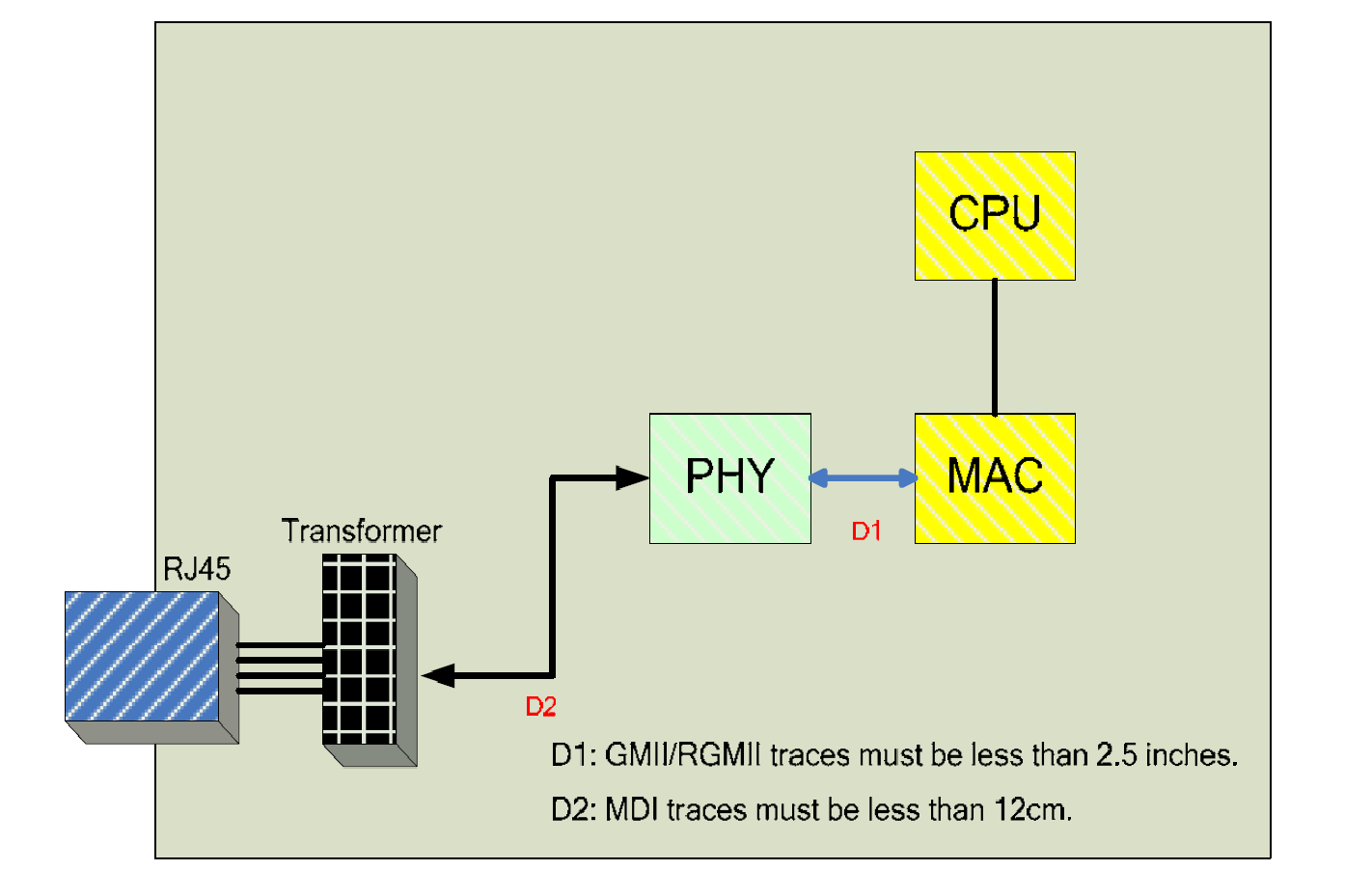

为了达到布线优化,需要注意以下事项。首先是各个元器件之间的距离。PHY离开MAC的距离最好不要不超过2.5 inches。PHY与变压器之间的距离尽量不要超过300px。

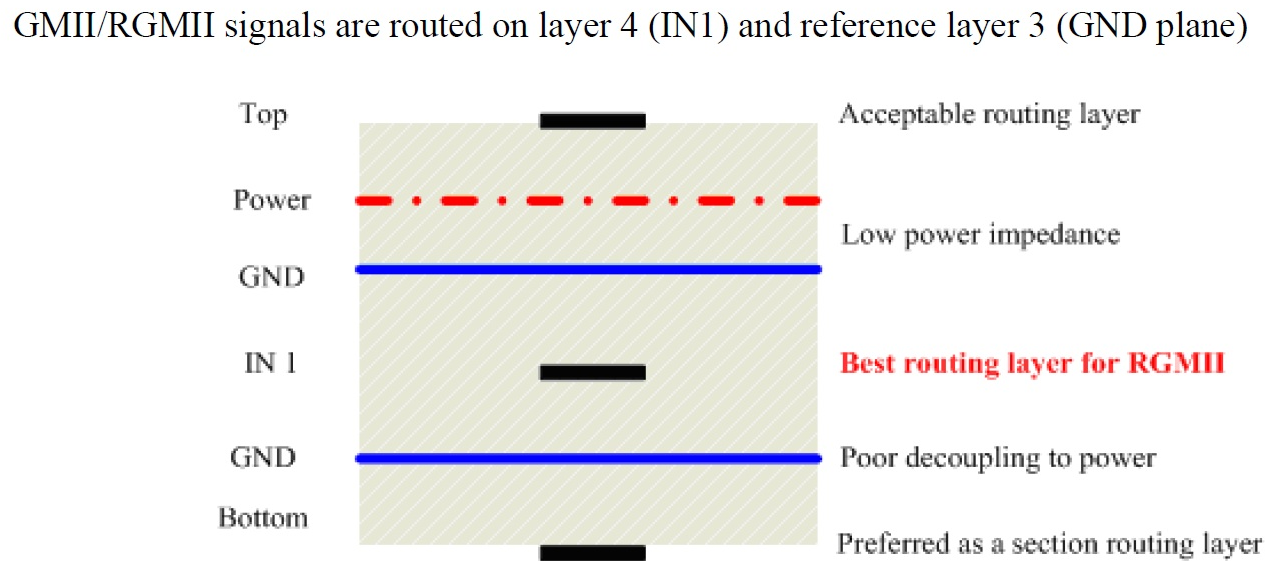

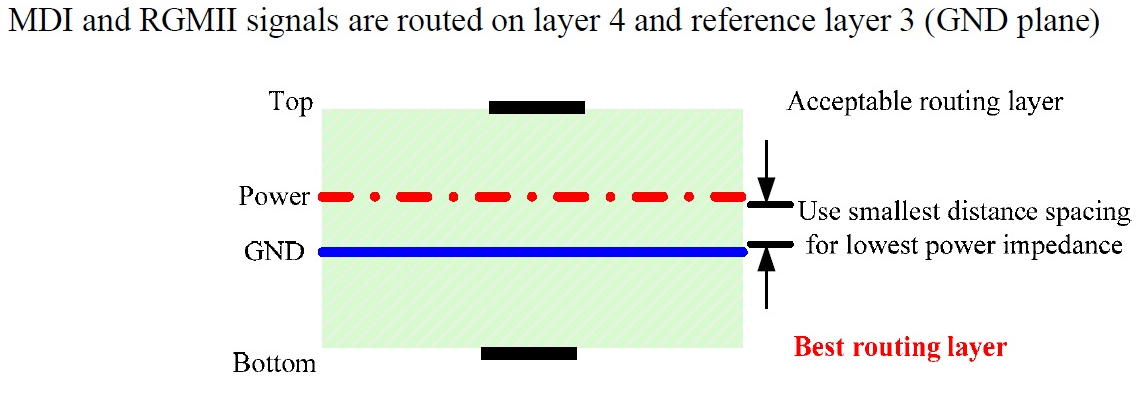

叠层的安排,建议如果四层板的情况下,可以按照以下的叠层安排。走线以地层作为参考,其次可以以power层作为参考。

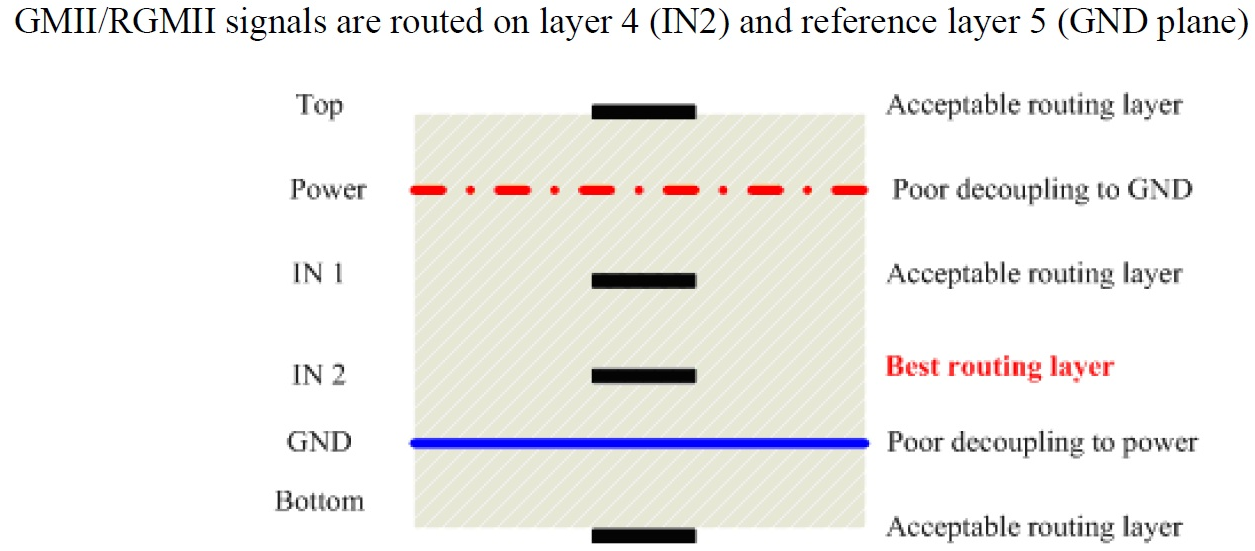

如果布线考虑六层板,可以按照以下两种叠层结构来布线。
关键型号的处理。
Rx clock信号:
1, 布线尽量短。
2, 布线尽量不要跨越不同层,尽量减少过孔最小过孔和层的改变。

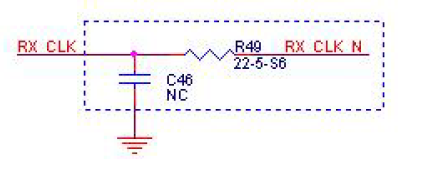

3, 放置过滤网络器件以减少EMI影响。过滤网络如下图所示:
MDI信号的处理
1, 注意阻抗的处理,MDI的阻抗在共模情况下为50欧姆,在差分的情况下为100欧姆。
2, MDI信号布线距离尽量小,最大不超过300px。
3, 差分对之间的距离不得小于30mil以减少串扰。
4, 在差分线对上尽量不使用过孔。
5, 差分线上尽量不穿越不同的电源层。
