RTL8211E应用(一)之芯片功能介绍

RTL8211ERealtek瑞昱推出的一款高集成的网络接收PHY芯片,它符合10Base-T100Base-TX1000Base-T IEEE802.3标准,可以通过CAT 5 UTP电缆及CAT 3 UTP电缆传输网络数据,该芯片在网络通信中属于物理层,用于MACPHY之间的数据通信。目前有RTL8211E-VB-CGRTL8211E-VL-CGRTL8211EG-VB-CG等三个版本。主要应用于网络接口适配器,网络集线器,网关以及一些嵌入式设备当中。RTL8211E更多相关资料,请联系桑尼奇孙生,16576699326QQ:2335804557,欢迎交流!更多详情

RTL8211E的主要功能特性包括

1、满足1000Base-T IEEE802.3ab标准

2、满足100Base-TX IEEE802.3u标准

3、满足10Base-T IEEE802.3标准

4、支持IEEE 802.3 RGMII接口

5、支持IEEE 802.3 GMIIMII接口,仅RTL8211EG支持

6、支持网络唤醒功能

7、支持中断功能

8、支持交叉检测及自动校正

9、支持半工、全工操作

10、1000M通信用CAT 5网线可达到120m

11、RGMII接口可支持3.3V2.5V1.8V1.5V信号

12、可提供三种网络状态的LED指示

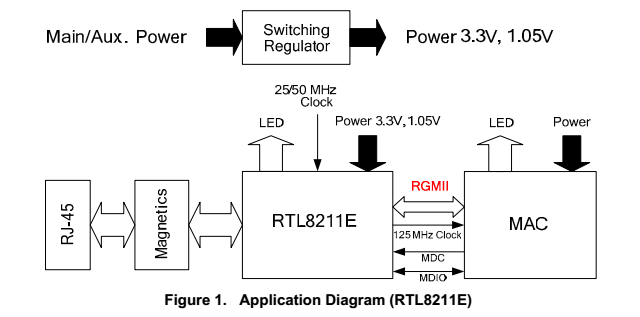

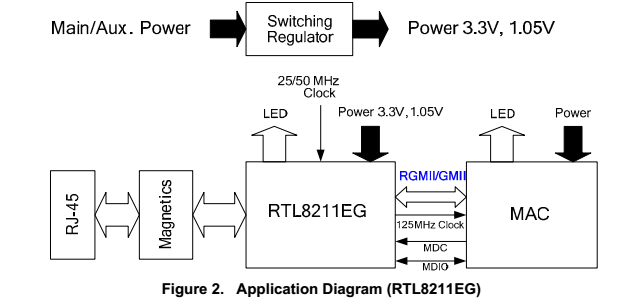

      RTL8211E的功能框图如下:

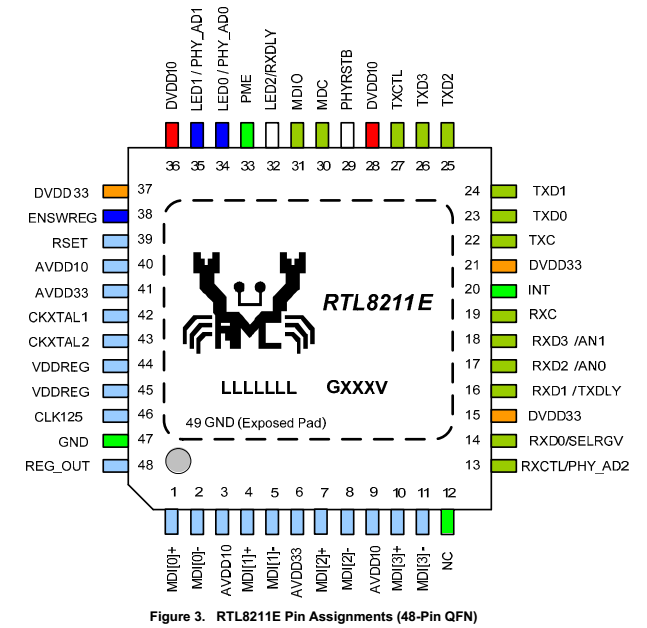

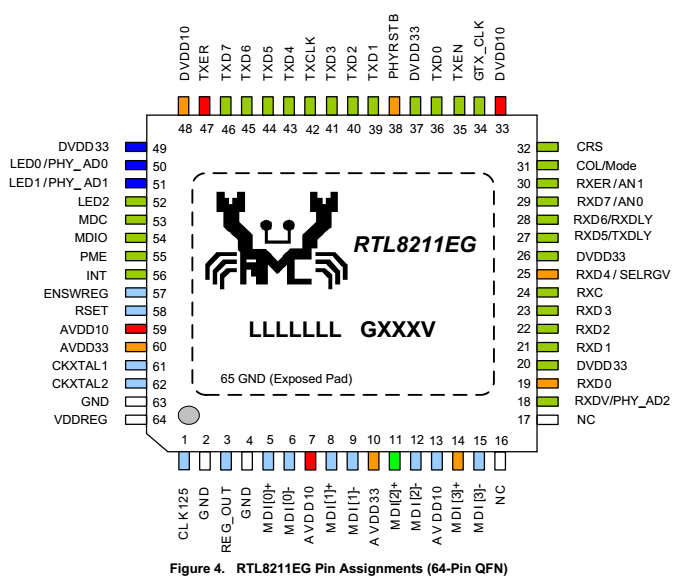

RTL8211E的管脚图如下:



桑尼奇专业供应网络芯片,涉及USBRJ45芯片、千兆网络PHY芯片、百兆网络PHY芯片、千兆/百兆网络集线器芯片等,涵盖有RealtekICplusTISMSCMicrel等品牌,具本型号有RTL8152B/RTL8153BRTL8211ERTL8211FRTL8201CPRTL8201FIP101GRDP83848LAN8720等,可提供样品或型号推荐,欢迎咨询。桑尼奇孙生:18576699326QQ:2335804557.

(以上信息由深圳市桑尼奇科技有限公司提供)
