高性能电流模式PWM开关电源电路-YD723A

      YD723A是由晶源微电子推出的一款高性能电流模式PWM开关电源电路,可广泛适用于开关电源,机顶盒,传真机,打印机,LCD显示器等电子产品。

特点如下:

1.内置700V高压功率开关管,外围器件极少。

2.宽电压(85-265V)连续输出功率12W

3.电流模式PWM控制

4.内建自供电电路,无需辅助绕组供电

5.VCC工作电压4V-6V

6.过温,过压,过流,过载保护

7.内置频率降低EMI

8.无输出功率可小于0.3W

封装图如下:

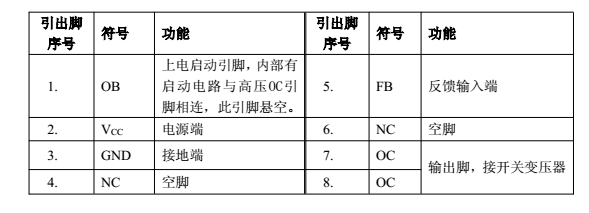

引脚说明:

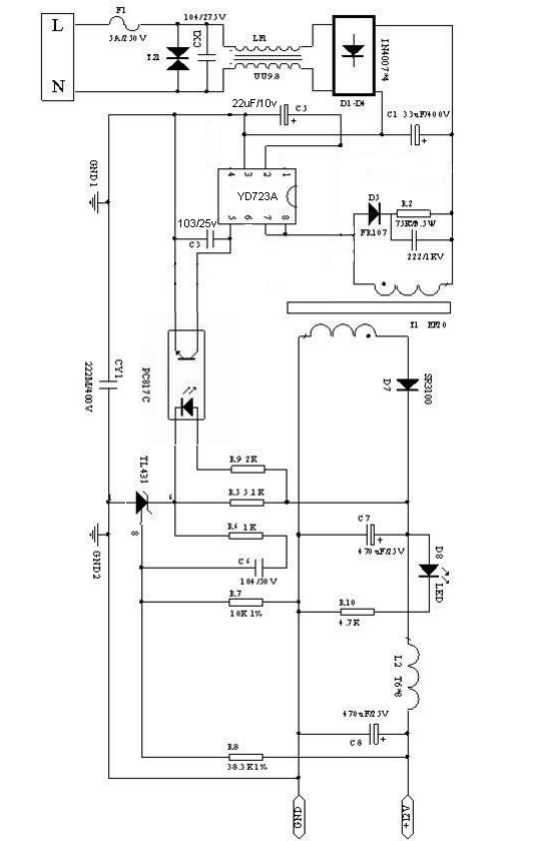

典型应用电路如下:


(以上信息由深圳桑尼奇科技有限公司提供),原装正品,欢迎交流,如需了解更多信息,请联系戴先生:QQ:3246409476 TEL:13028820229更多详情
