RK808是瑞芯微推出的一款电源管理芯片，该芯片集成有4路降压DC-DC转换器，8路高性能LDO，2路低Rds开关，具有I2C接口，同时可支持程控时序和时钟信号。RK808如何搭配应用？ QQ:2555804557，18576699326，桑尼奇孙生，欢迎交流。（更多详情）
其中通道电压具体分布如下：
CH1通道为一路同步降压转换稳压器，最大支持电流5A；
CH2通道为一路同步降压转换稳压器，最大支持电流5A；
CH3通道为一路同步降压转换稳压器，最大支持电流3A；
CH4通道为一路同步降压转换稳压器，最大支持电流5A；
CH6~CH13为八路低压差线性稳压LDO；
CH14~CH15为两路低Rds开关；
目前RK808有RK808-B、RK808-C、RK808-D等3个版本，3个版本的PMU是针对不同主控应用，其中RK808-B、RK808-C一般与RK3288配合，RK808-D一般与RK3399主控配合。不注意这个细节，混乱搭配它容易将主控CPU烧毁。

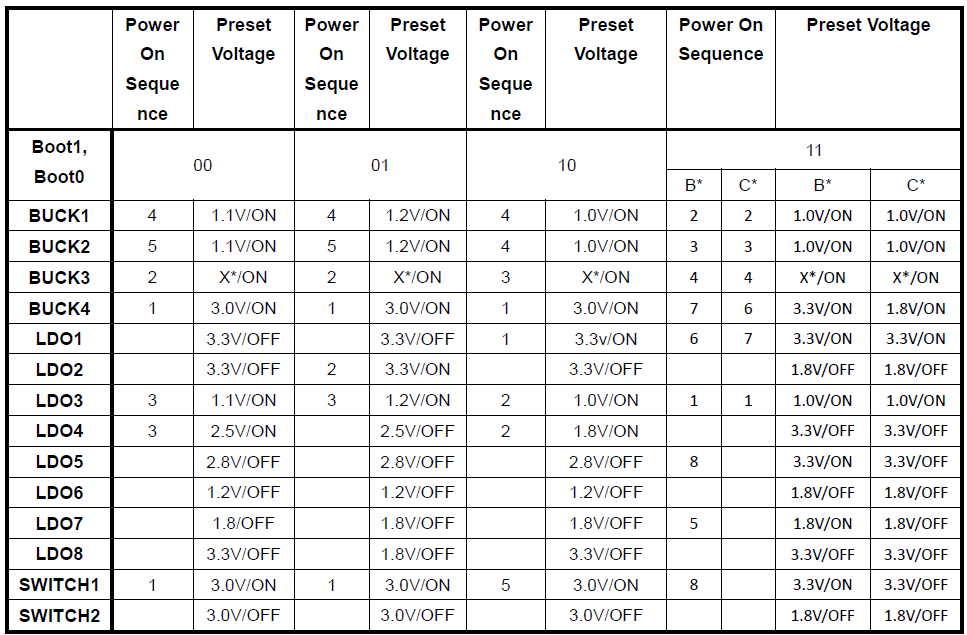

主要原因是：RK808-B、RK808-C、RK808-D其Boot11的启动时序存在不一致具体时序分配如下：
比如对应于B版本在第6时序时启动的是LDO1 电压3.3V，而C版本启动的是BUCK4 电压是1.8V，电压和电流都不一致，混用极易烧毁主控CPU。应用时一定需要注意。
桑尼奇科技专业供应瑞芯片主控芯片、PMU及外围的配套芯片，有样品需要支持或关于主控RK3288、RK3399与PMU RK808、RK818配合使用的方案相关信息，欢迎随时咨询，桑尼奇科技孙生，18576699326，QQ：2335804557。
(以上信息由深圳桑尼奇科技有限公司提供)
