瑞芯微RK3288方案常用搭配物料综述

RK3288是一颗适用于高端平板电脑、广告机、机器人、智能监控器等领域的高性能应用处理器,并且是4Kx2K电视盒子的强大解决方案之一。桑尼奇科技长期供应瑞芯微主控芯片及其周边配套物料。每一款新主控型号的推出,我们都极力走在供货最前端,为您带来最新的资讯和急需的支持。如需了解更多信息按以下方式联系肖生QQ1735477079,手机:18576774167,原装现货,欢迎交流。(更多详情

RK3288采用了四核ARM Cortex-A17处理器,主频达到了1.8GHz,共享1MB二级缓存。采用双通道64DDR3/LPDDR2/LPDDR3控制器。超过32位的地址位,可以支持高达8GB存取空间。内嵌最新一代和最强大的GPUMali-T764)能顺利支持高分辨率(3840X2160)显示和主流游戏。支持OpenVG1.1OpenGLES1.1/2.0/3.0OpenCL1.1RenderScript以及DirectX11等,在3D效果方面相对同类产品有较大的提升。 RK3288还支持全部主流视频格式解码,支持H.2654kx2k分辨率视频解码。

RK3288具有多种高性能的接口,使能显示输出方案变得非常灵活,如双通道LVDS,双通道MIPI-DSIeDP1.1HDMI2.0等,并支持具有1300万像素ISP处理能力的双通道MIPI-CSI2接口。

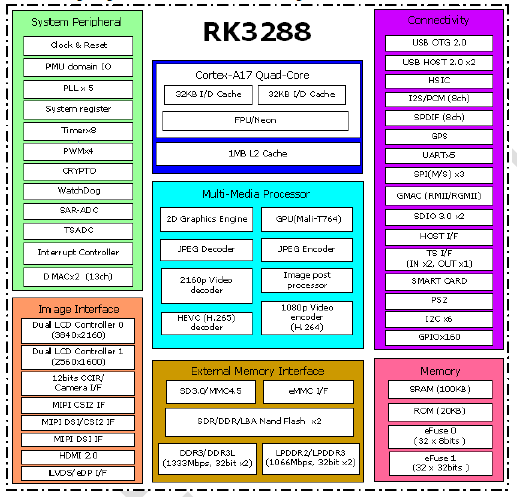

RK3288功能框图:


既然RK3288功能如此强大,接口如此丰富,那么它配套的外围芯片一般会采用哪些呢,下边我们来介绍下:

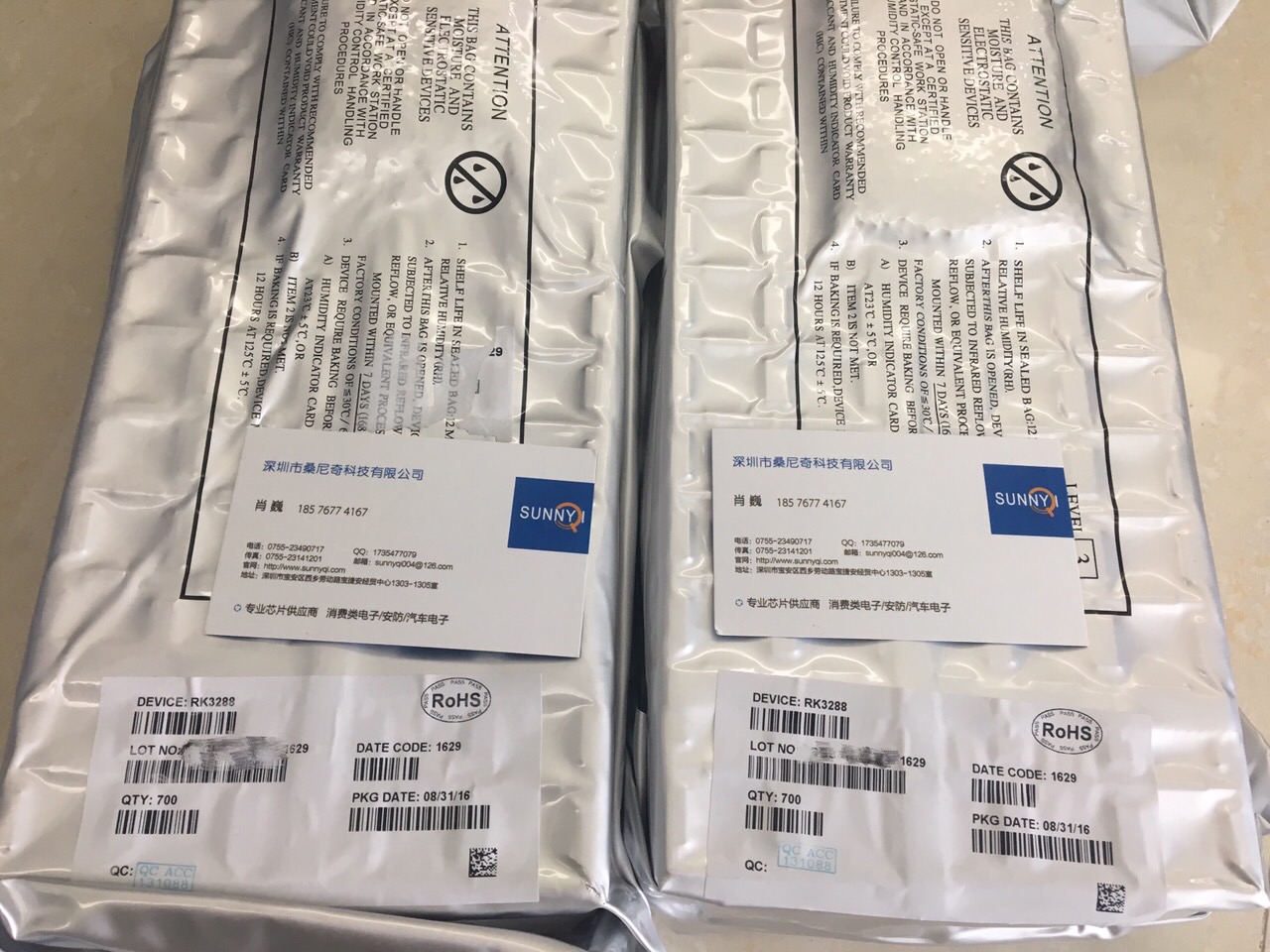

1、  主控芯片RK3288自不必多说,直接上图


2、  电源管理单元(PMU)常用有ACT8846QM490-T/RK818/RC5T620-1017

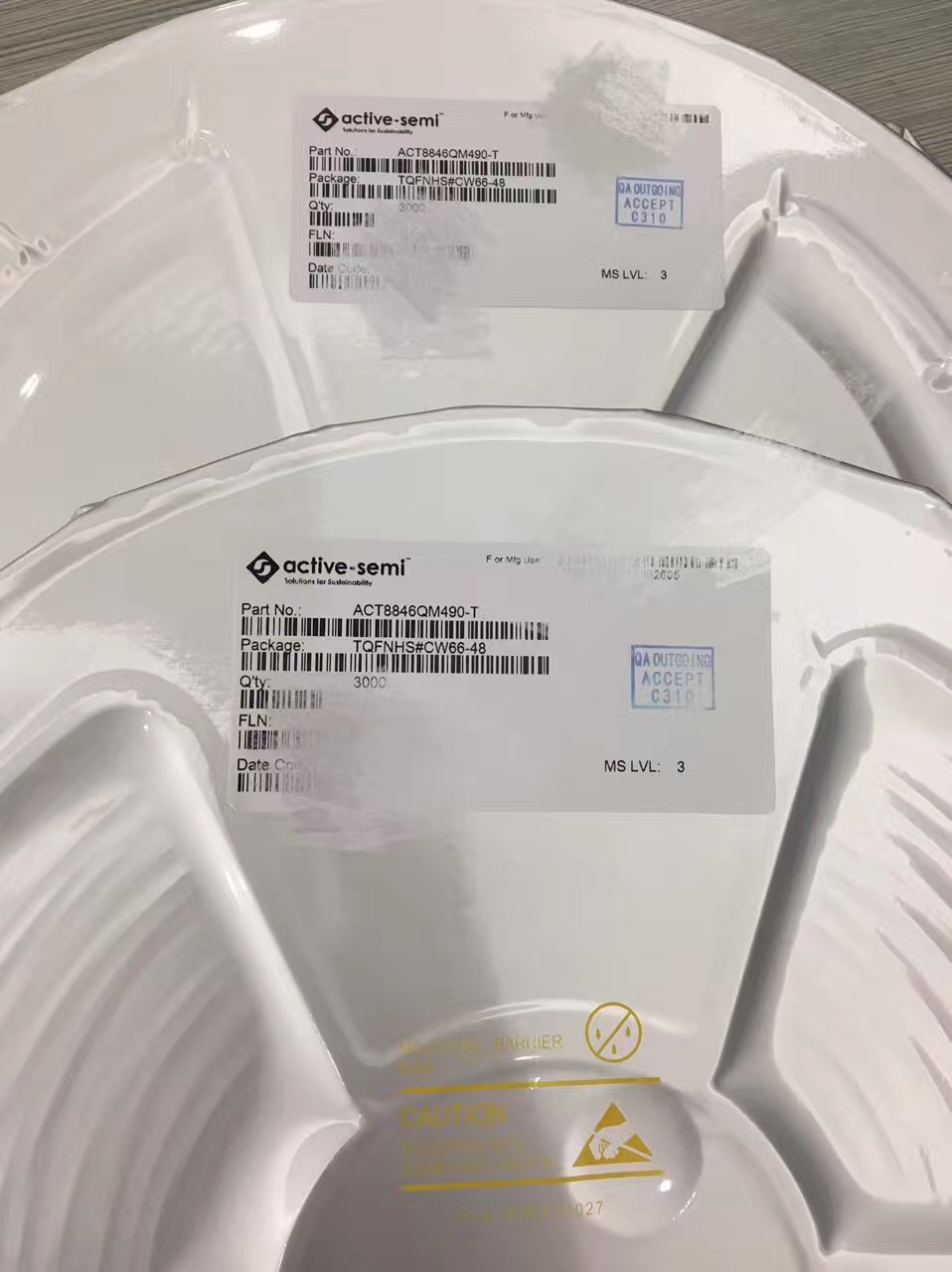

ACT8846QM490-T是针对RockchipRK3288处理器的电源、电压排序和控制要求而优化的完整、高效电源管理解决方案。

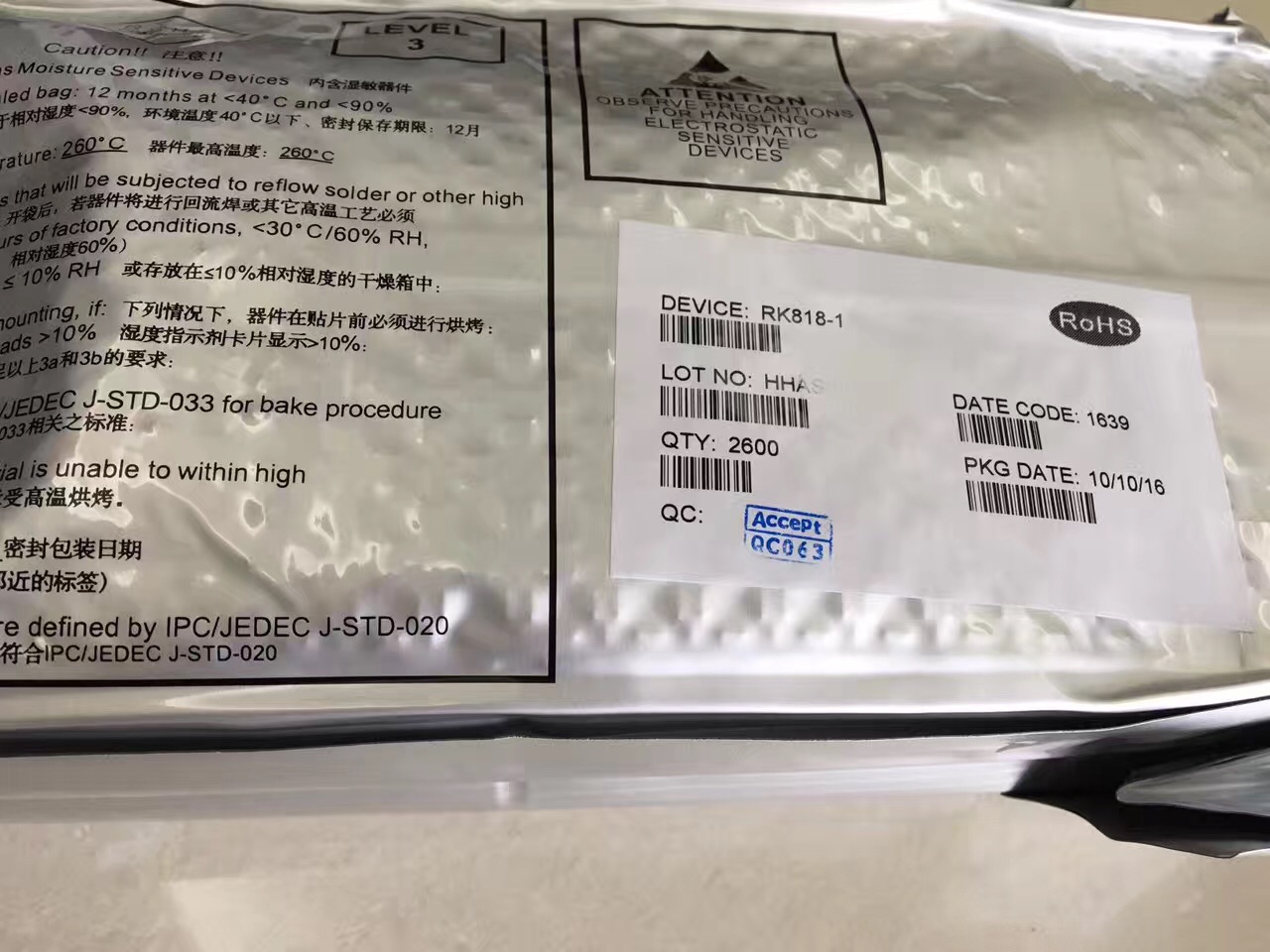

RK818 是一款高性能PMIC,面向单节锂离子电池(包括锂离子及锂聚合物)中需要多路输出的多核处理器应用,可以提供完整的电源解决方案,外围应用简单。

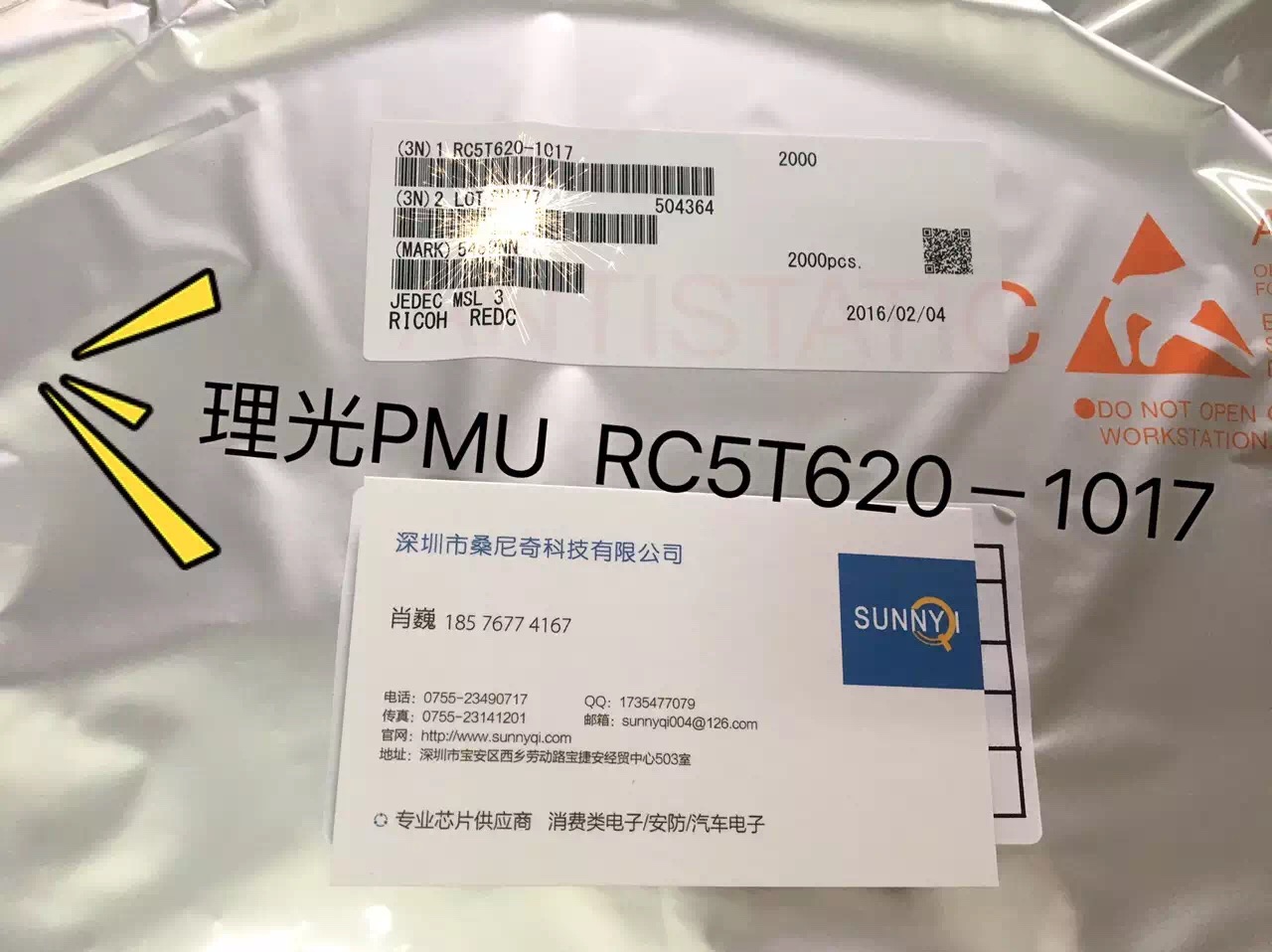

RC5T620-1017它集成了五个降压型DCDC转换器,十二个低压差稳压器,电源控制逻辑,锂离子电池充电器,I2C总线接口,电压检测器,热关断等。


image                   image

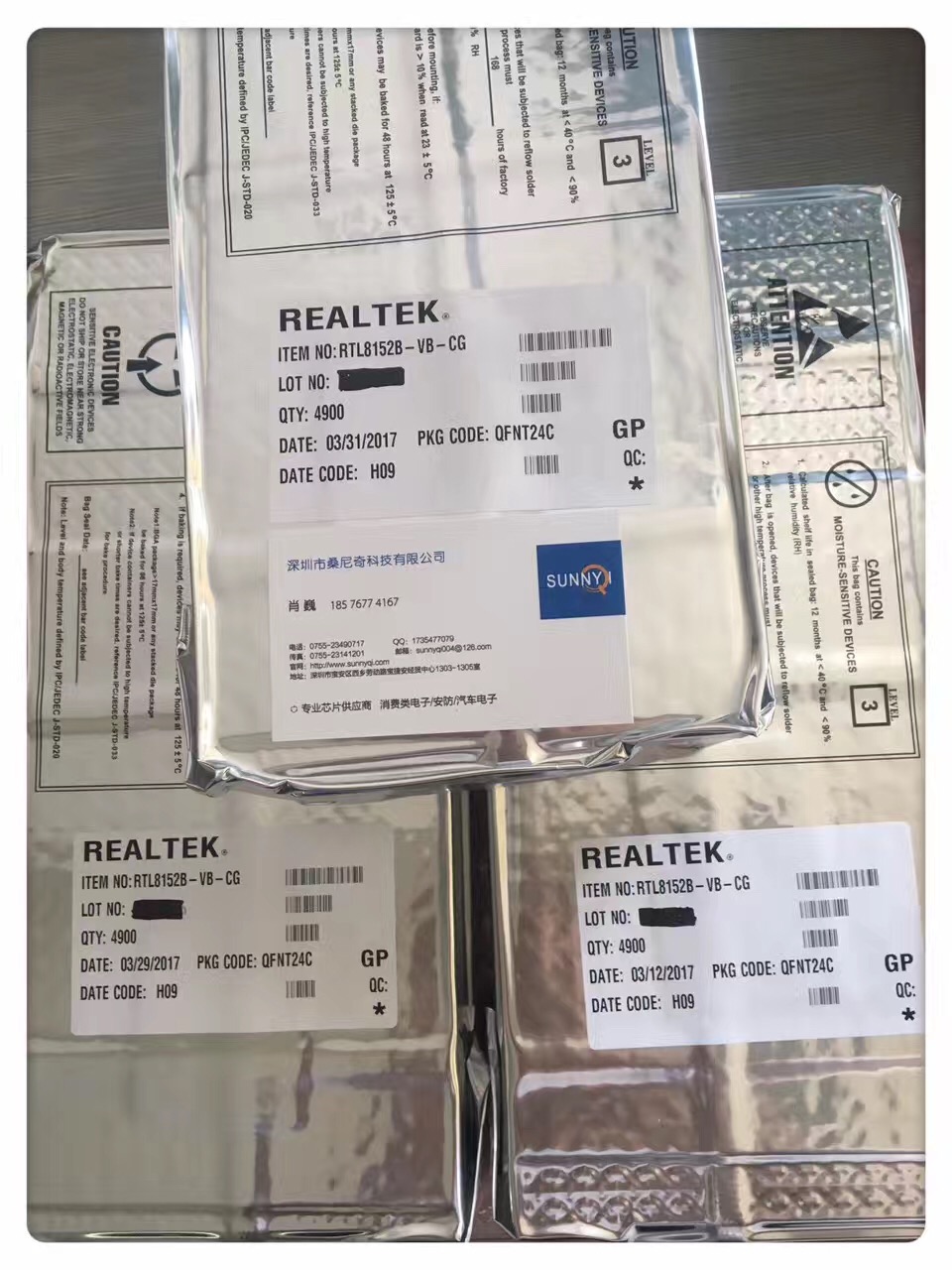

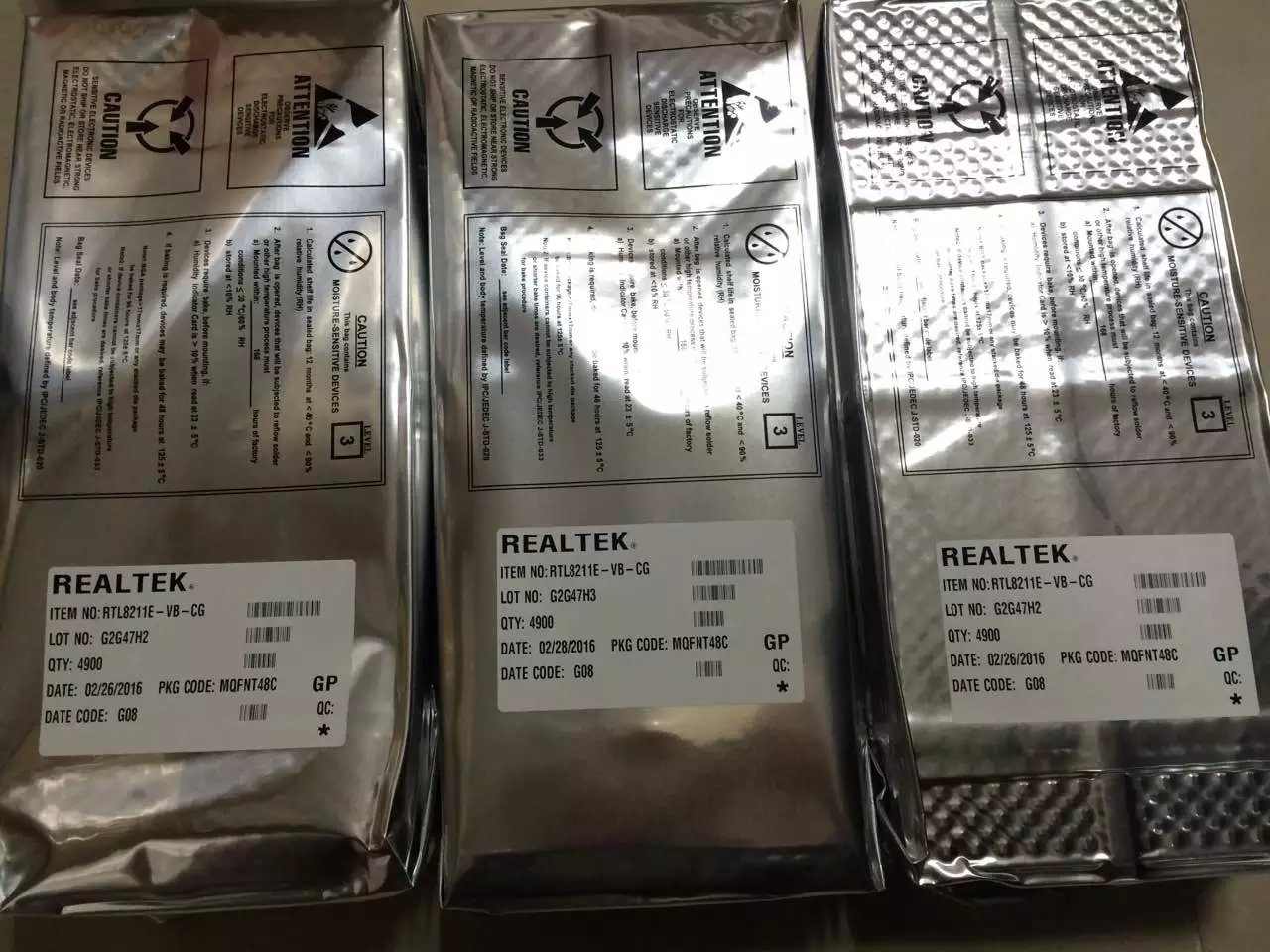

3、  千兆以太网收发器RTL8211EUSBRJ45接口的千兆以太网控制器RTL8152B

image      image

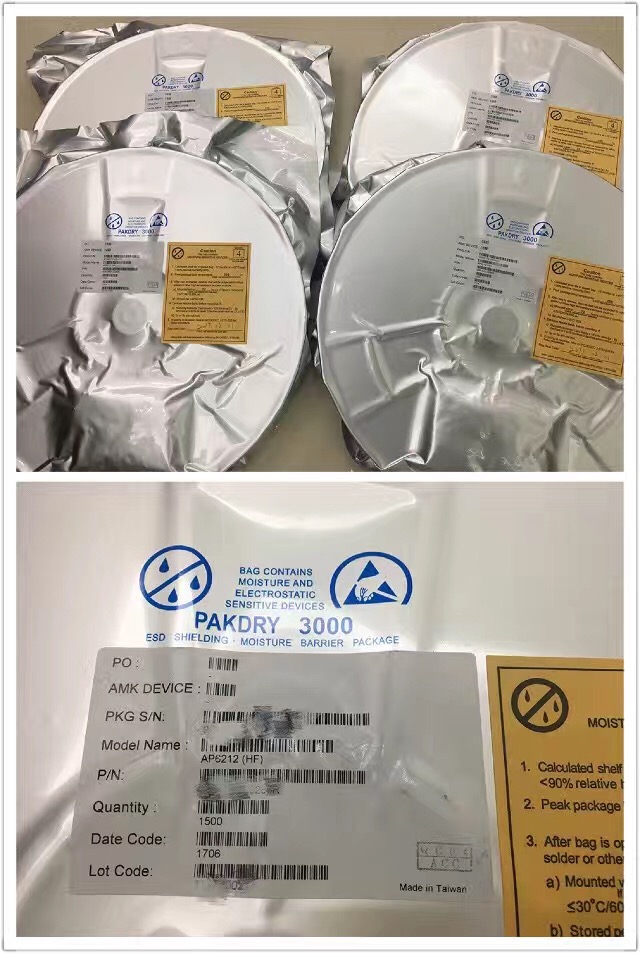

4、  WIFI模块,根据所需WiFiBTFM等功能常选择以下型号AP6212/AP6330/AP6335

AMPAK(正基)推出的具有WiFi、蓝牙和FM功能的低成本和低功耗模块。高度集成的模块可以实现网页浏览、VoIP、蓝牙耳机、FM收音机等功能应用。通过无缝漫游功能和高级安全性,还可以与无线局域网中的不同供应商的802.11b / g / n接入点进行交互。

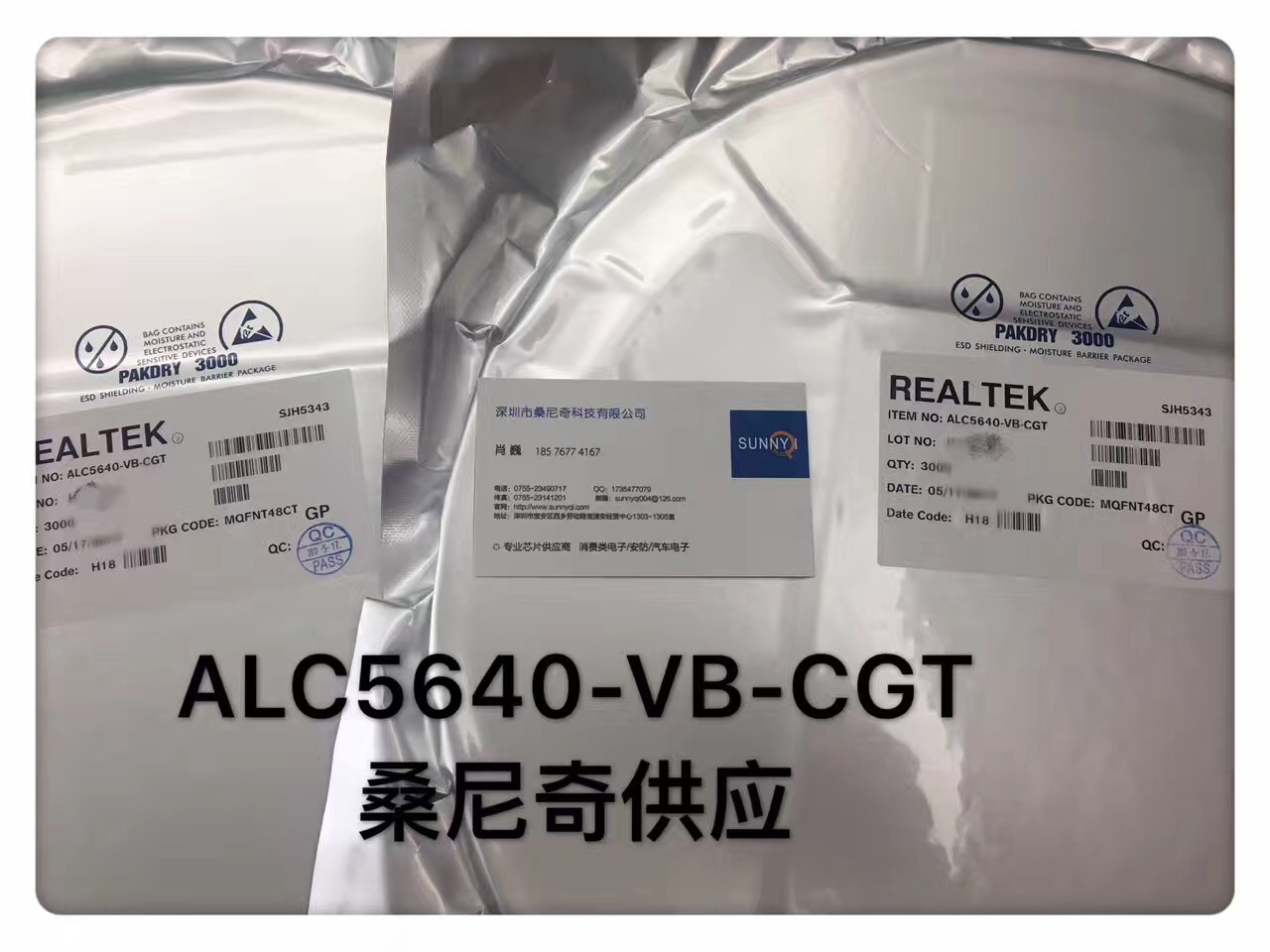

5、  多通道音频编解码芯片ALC5640

ALC5640是一款高性能,低功耗,双I2S接口音频编解码器。双I2S接口可以连接到不同的设备,让ALC5640成为音频中枢。每个设备都可以通过音频集线器,然后执行输入或输出应用。异步采样率转换器(ASRC)提供独立和异步的连接到不同处理器。

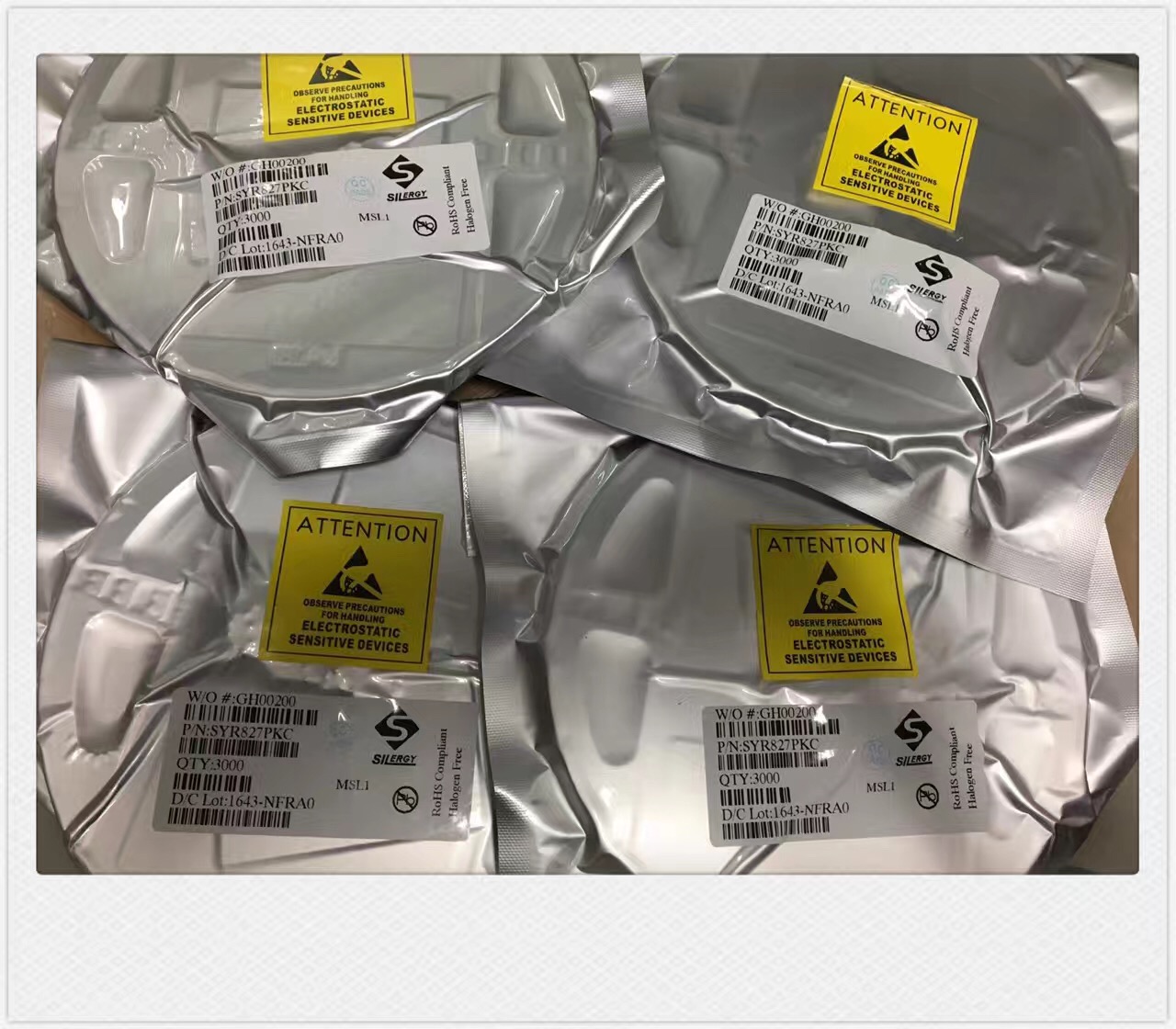

6、同步降压DC/DC转换器SYR827/SYR828

SYR827/SYR828是一款高效率的2.4MHz同步降压DC/DC调节器IC,能够提供高达6A的输出电流。它可以在2.6V5.5V的宽输入电压范围内工作。输出电压可通过I2C接口编程从0.7125V1.5V

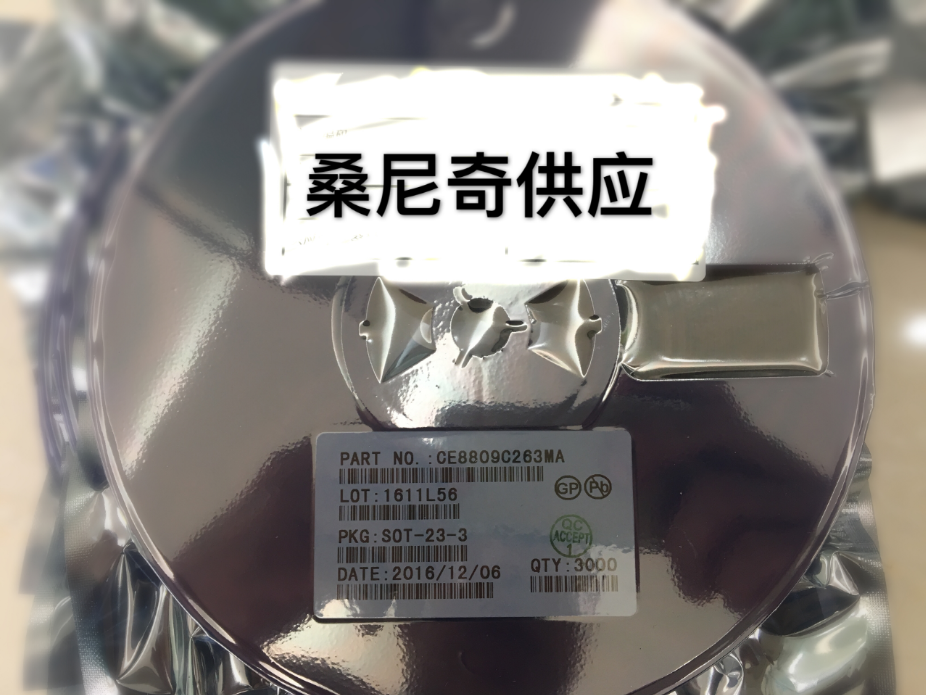

7、  超小型内置延迟高精度电压检测器CE8809C63MA

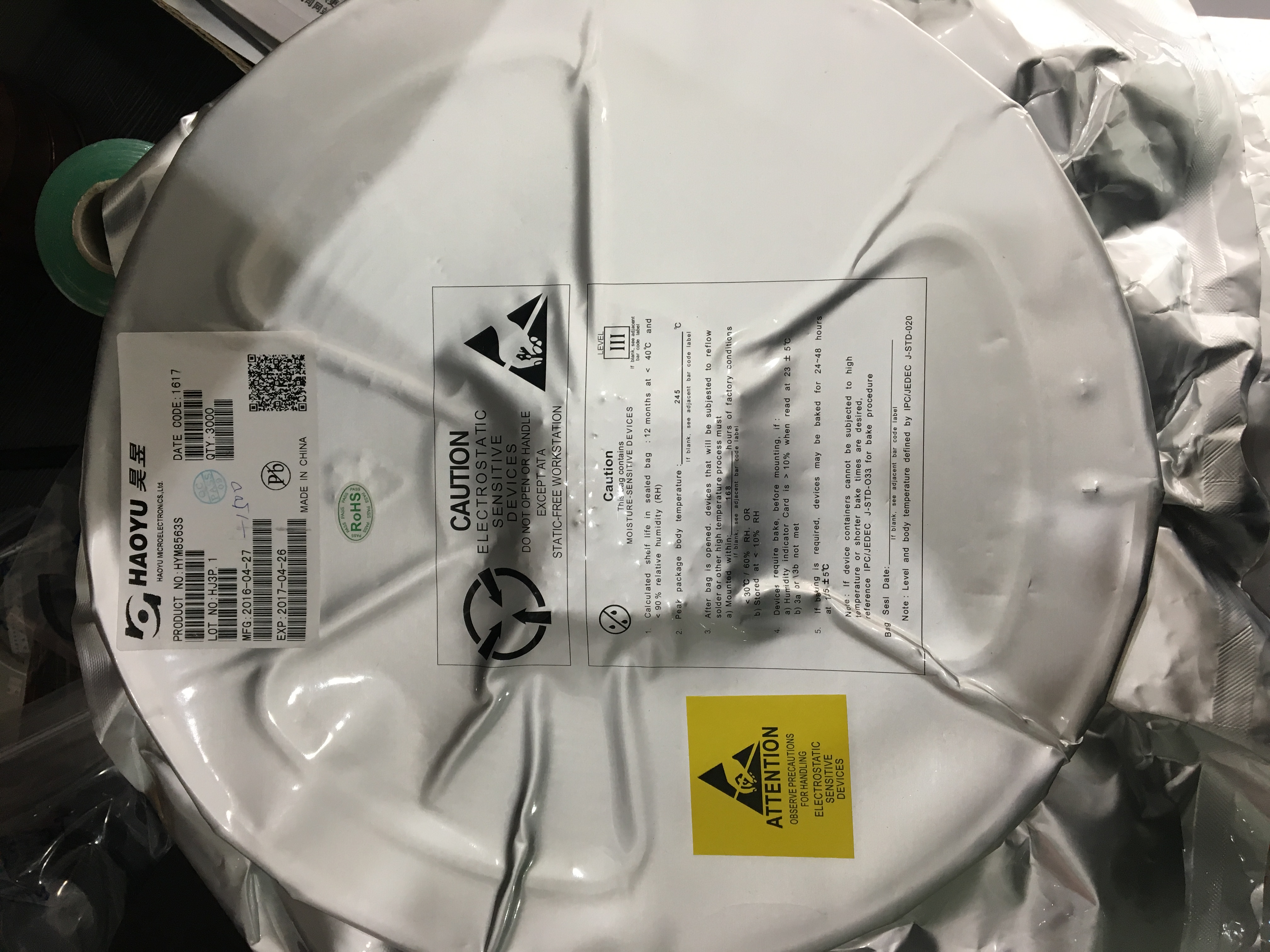

8、  实时时钟/日历芯片HYM8563S

HYM8563是一款低功耗CMOS实时时钟/日历芯片,它提供一个可编程的时钟输出,一个中断输出和一个掉电检测器,所有的地址和数据都通过I2C总线接口串行传递。最大总线速度为400Kbits/s,每次读写数据后,内嵌的字地址寄存器会自动递增。


以上所列型号为RK3288方案常用固定搭配,客户可能根据需求会进行些许改动,但据笔者目前接触所用RK3288用户来说,基本都是采用以上搭配,桑尼奇长期配套供应以上相关物料,如需了解更多信息,欢迎来询,桑尼奇肖生QQ1735477079,手机:18576774167

(以上信息由深圳桑尼奇科技有限公司提供 www.sunnyqi.com)
