高集成全功能高速USB 2.0 ULPI收发器USB3320C-EZK

USB3320是一款高速USB 2.0收发器,提供可配置的物理层(PHY)解决方案,是各种产品的绝佳搭档,支持商业和工业温度应用。如需了解更多信息按以下方式联系肖生QQ1735477079  手机:18576774167,原装现货,欢迎交流。(更多详情

USB3320C-EZK特性:

1、集成ESD保护电路

2、过压保护电路(OVP)可保护VBUS引脚免受直流电压高达30V的影响

3、集成USB开关

4、柔性电源(flexPWR)技术

5、集成3.3稳压器电源

6、“无包装”设计,实现最佳的时序性能和简易设计

7、可选参考时钟频率

8、可用外部参考时钟

9、可用内部振荡器

10、智能检测电路可以识别USB充电器,耳机或数据线插入

11、包括完全支持On-The-Go补充修订2.0规范中详细介绍的可选On-The-GoOTG)协议

12、支持耳机音频模式

13、支持OTG主机协商协议(HNP)和会话请求协议(SRP

14UART模式用于非USB串行数据传输

15、内部5V电缆短路保护IDDPDM线路到VBUS或地线

16、工业工作温度-40°C+ 85°C

17QFN32引脚,无铅、RoHS标准封装(高5 x 5 x0.90 mm

USB3320C-EZK应用:

USB3320适用于必须最小化电路板空间,电源和接口引脚,需要高速USB连接的任何应用。USB3320非常适用于:

1、  联网设备

2、  /视频设备

3、  医疗设备

4、  工业电脑

5、  打印机

6、  中继器

7、  通讯设备

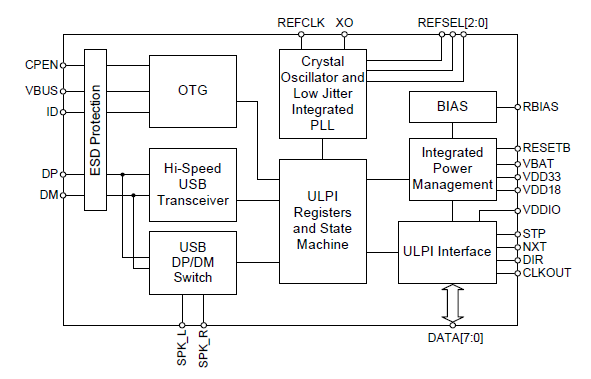

USB3320功能框图

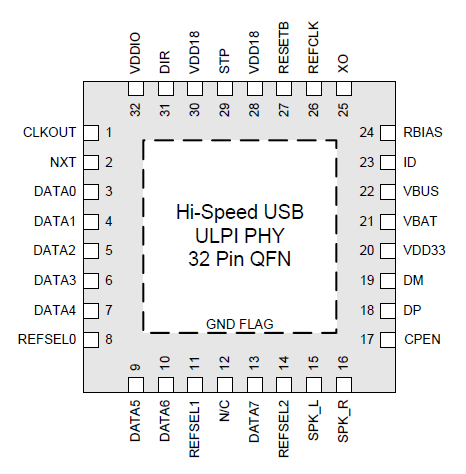

USB3320引脚图

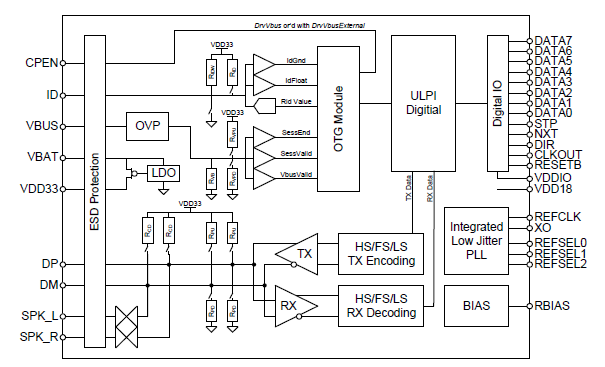

USB3320内部框图

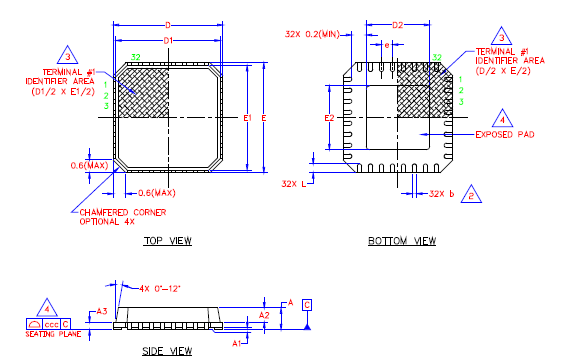

USB3320封装外形

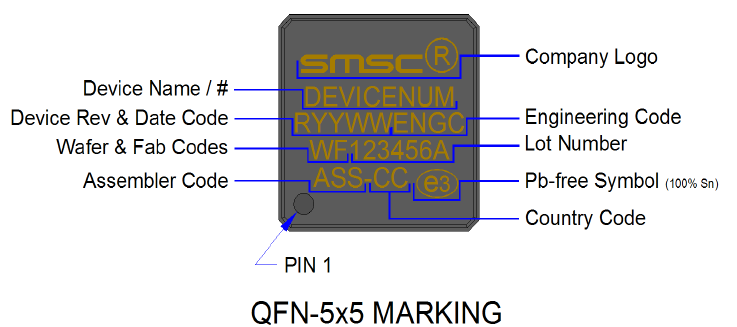

USB3320包装标记


(以上信息由深圳桑尼奇科技有限公司提供 www.sunnyqi.com)
