RTL8201F-VB-CG，RTL8201FL-VB-CG和RTL8201FN-VB-CG是单芯片/单端口10/100Mbps以太网PHY收发器，RTL8201F/FL/FN实现所有10/100M以太网物理层功能，支持：

1、MII（媒体独立接口）

2、RMII（简化媒体独立接口）

RTL8201F在安防，网络播放器等行业中有广泛的使用，特别在以海思和瑞芯微方案为主的网络产品中使用最为常见。桑尼奇科技专业配套供应，如需了解更多信息按以下方式联系肖生QQ：1735477079  手机：18576774167，原装现货，欢迎交流。（更多详情）

RTL8201特性：

1、支持IEEE 802.3az-2010（EEE）

2、100Base-TX符合IEEE 802.3u标准

3、10Base-T符合IEEE 802.3标准

4、支持MII/RMII模式

5、全/半双工操作

6、双绞线或光纤模式输出

7、支持自动协商

8、支持链路断电省电

9、支持基线漂移（BLW）补偿

10、支持自动MDIX

11、支持中断功能

12、支持网络唤醒（WOL）

13、自适应均衡

14、自动极性校正

15、LED指示

  RTL8201F和RTL8201FL提供两个网络状态LED

  RTL8201FN提供三个网络状态LED

16、支持25MHz外部晶振或OSC

17、支持50MHz外部OSC时钟输入

18、为MAC提供50MHz时钟源

19、低电源1.1V和3.3V; 1.1V由内部稳压器产生

20、0.11μmCMOS工艺

21、封装：

  32引脚MII/RMII  QFN“绿色”封装（RTL8201F）

  48针MII/RMII  LQFP“绿色”封装（RTL8201FL）

  48引脚MII/RMII  QFN“绿色”封装（RTL8201FN）

RTL8201应用：

1、  DTV（数字电视）

2、  MAU（媒体访问单元）

3、  CNR（通信和网络提升机）

4、  游戏机

5、  打印机和办公机器

6、  DVD播放机和录像机

7、  以太网集线器

8、  以太网交换机

此外，RTL8201F /FL/FN可用于任何需要UTP物理连接的以太网MAC或外部100Base-FX光模块的光纤PECL接口的嵌入式系统。

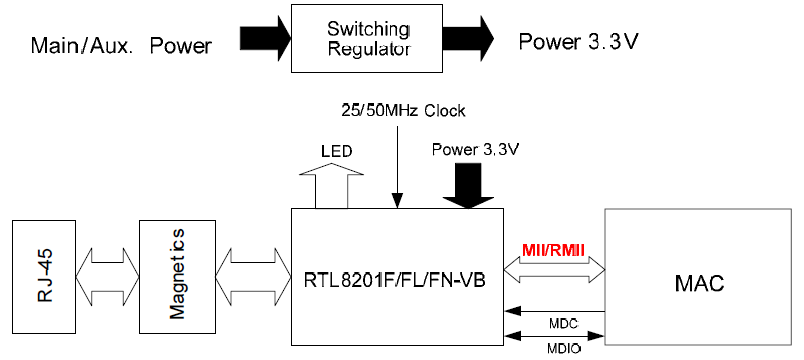

RTL8201应用图

RTL8201功能框图

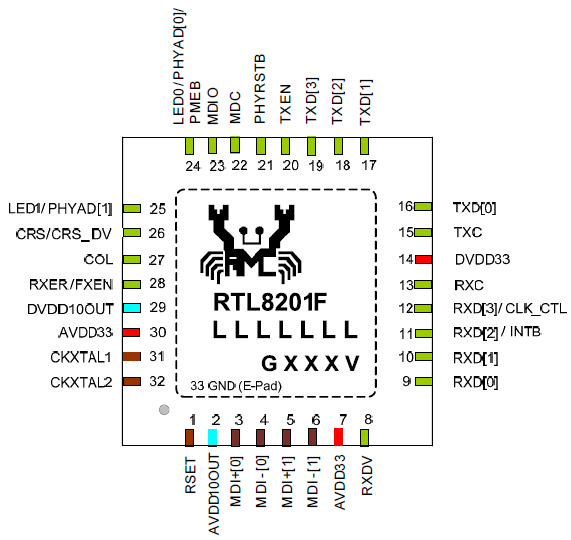

RTL8201封装管脚图

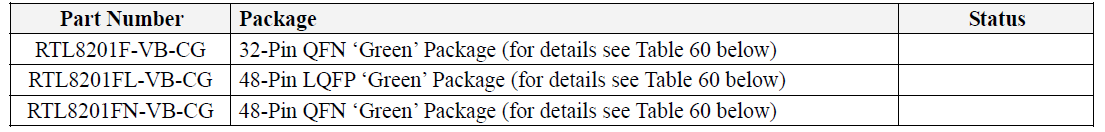

RTL8201采购信息
