RTL8211EG RTL8211E布线注意事项

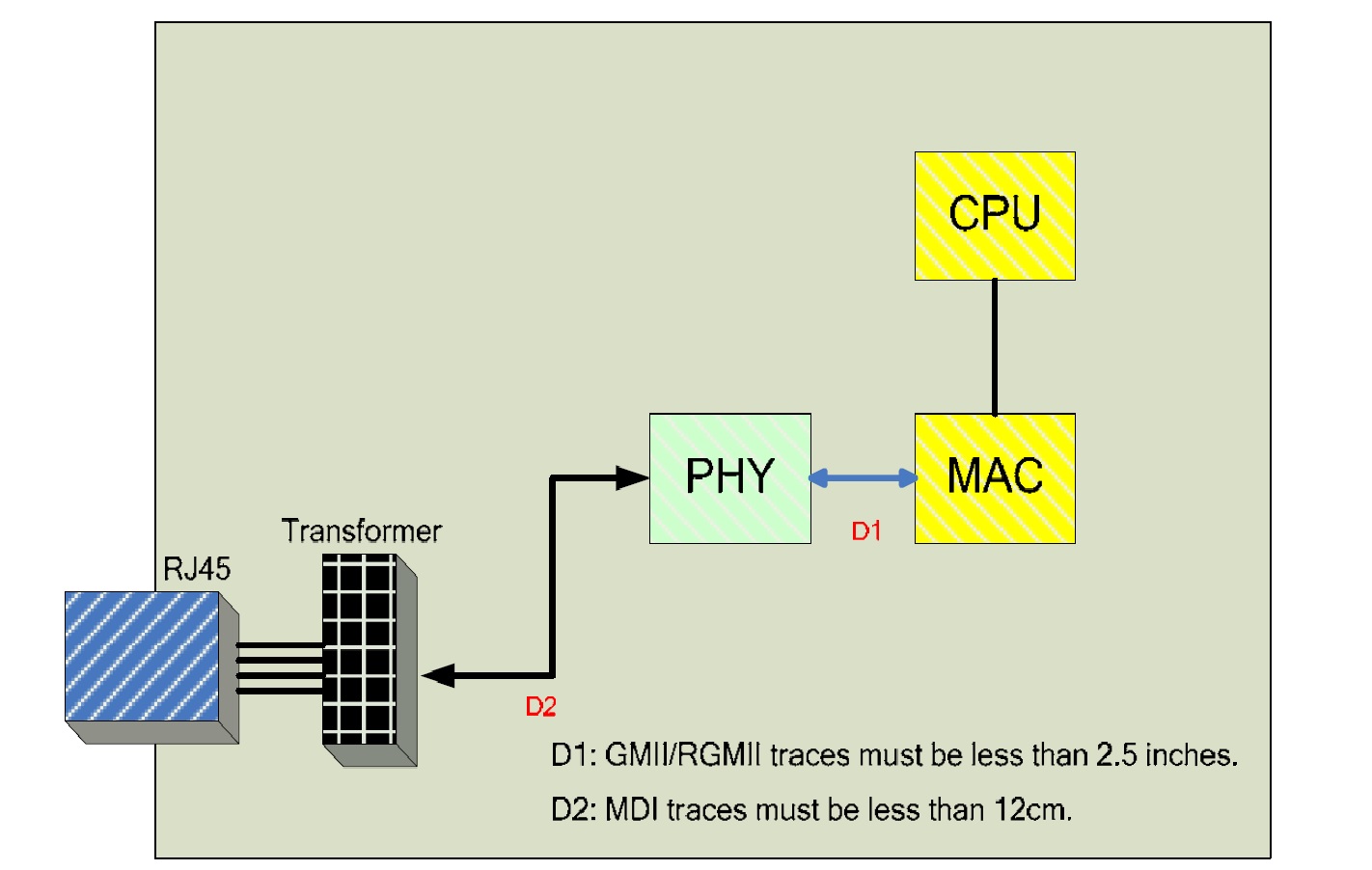

RTL8211E,RTL8211EG为了达到布线优化,需要注意以下事项。首先是各个元器件之间的距离。PHY离开MAC的距离最好不要不超过2.5 inchesPHY与变压器之间的距离尽量不要超过300px

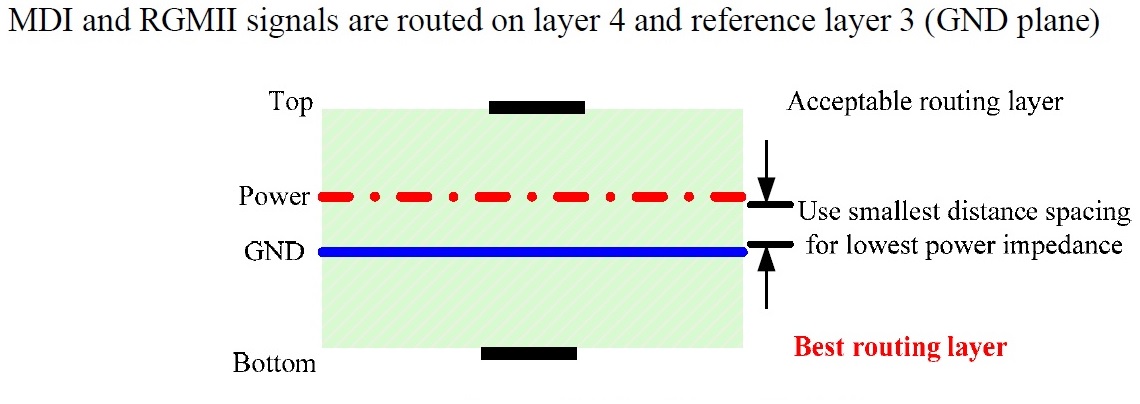

叠层的安排,建议如果四层板的情况下,可以按照以下的叠层安排。走线以地层作为参考,其次可以以power层作为参考。

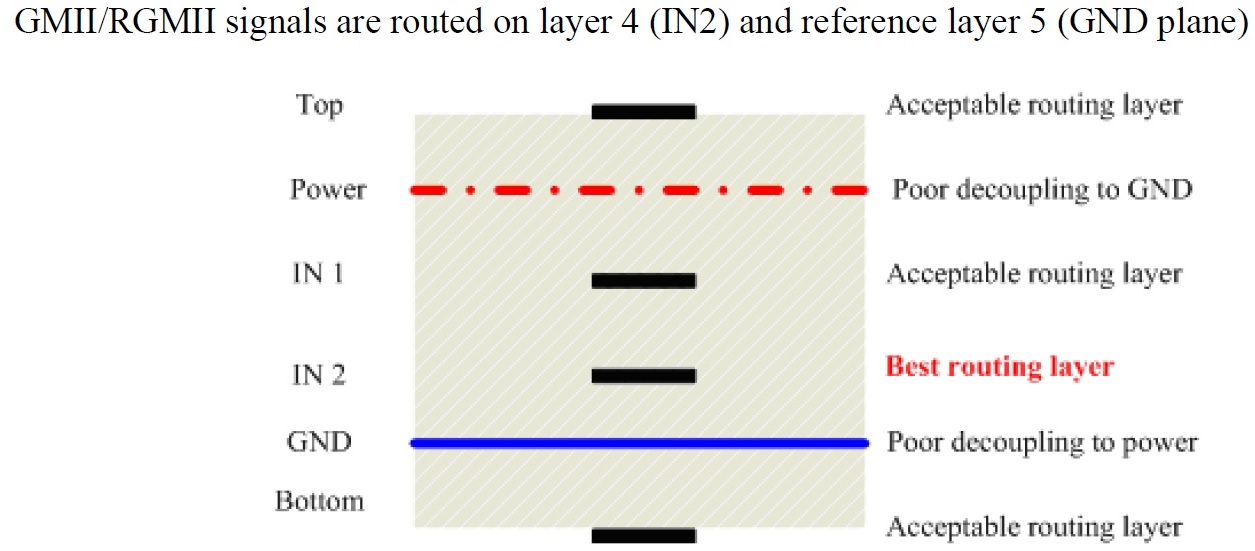

如果布线考虑六层板,可以按照以下两种叠层结构来布线。







关键型号的处理。

Rx clock信号:

1,  布线尽量短。

2,  布线尽量不要跨越不同层,尽量减少过孔最小过孔和层的改变。

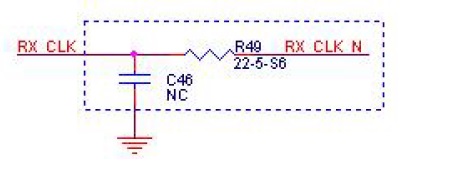

3,  放置过滤网络器件以减少EMI影响。过滤网络如下图所示:


MDI信号的处理

1,  注意阻抗的处理,MDI的阻抗在共模情况下为50欧姆,在差分的情况下为100欧姆。

2,  MDI信号布线距离尽量小,最大不超过300px

3,  差分对之间的距离不得小于30mil以减少串扰。

4,  在差分线对上尽量不使用过孔。

5,  差分线上尽量不穿越不同的电源层。
