上一篇文章已对部分DC-DC拓扑电路问题做了整理和收集，本文继续摘录其它问题，希望对大家有所帮助。关于DC/DC电压变换器设计的问题，欢迎随时沟通，桑尼奇-孙生，18576699326，QQ:2335804557。（更多详情）

问题1：输入电压范围为V_INMIN到V_INMAX，则应该选择何值进行buck，boost或buck-boost设计？

答：因boost与buck-boost电路电感平均电流随D值增大而增大[I_L=I_O/(1-D)]，故两种电路电感需根据输入电压的最小值即V_INMIN来设计，此时电感电流取最大值（平均值与峰值）。通常必须确保电感值能承载应用中的峰值电流而不饱合。buck电路的平均电流虽与输入输出电压无关，但因高输入电压会使峰值电流增加，于是宜根据输入电压的较高值（V_INMAX）选择buck电感。

问题2：为何boost与buck-boost电路平均电感电流公式相同，而与buck电路如此不同？

答：buck电路中能量在整个开关周期里（在开关管导通与关断期间）都一直不断地流向负载（通过电感），所以，平均电感电流一定等于负载电流，即I_L=I_O

电容对平均电流的流动无任何影响，因为稳态情况下，电容上的电荷与每个开关周期末加在电感上的伏秒数一样，平均值也为0（电荷是电流对时间的积分，以安.秒为单位）。若未达到平衡状态，电容将持续充电（或放电），直到达到稳态（平均值为0）。

而boost与buck-boost电路中，能量仅在开关管关断期间流到输出端，且只能通过二极管流过，所以二极管的平均电流一定与负载电流相等，经过简单计算，因整个周期的二极管平均电流为I_LX(1-D)，且等于负载电流I_O，于是可以得到boost与buck-boost电路中I_L=I_O/(1-D)。

问题3：三种拓扑的平均输出电流（即负载电流）与何相等？

答：buck电路的平均输出电流与平均电感电流相等，而boost与buck-boost电路中其值等于平均二值管电流。

问题4：三种拓扑的平均输入电流值与何相等？

答：buck电路的输入电流只流过开关管，当开关管关断时便会停止，所以平均输入电流一定与平均开关管电流相等。在开关周期的导通时间D内，平均开关管电流值与平均电感电流值相等，也即buck电路中与负载电流相等。所以整个周期内的开关管电流数学平均值为DXIO，此必与输入电流值 IIN相等。也可通过输入与输出功率对上式进行验证。

根据上式可得，输入功率与输出功率相等，在计算过程中，假设开关管与二极管导通压降为0，所以能量守恒无损，也即效率为100%。

同样，因为boost变换器的输入电流都流过电感，所以平均输入电流与平均输入电流与平均电感电流相等，即IO/(1-D)，仍通过功率进行验证

Buck-boost电路情况稍微复杂些，开关管导通时输入电流流过电感，而开关管关断时电感电流仍继续流动，但与输入无关，故只可得到平均输入电流与平均开关管相等。因开关管电流中心值为IO/(1-D)，所以其周期内数学平均值为DXIO(1-D)，此即为平均输入电流。仍通过功率进行验证，可得PIN=PO

问题5：三种拓扑的平均电感电流与输入或输出电流有何关联？

答：buck电路的平均电感电流等于输出电流，即IL=IO ; boost电路的平均电感电流与输入电流相等，即 IL=IN；buck-boost电路中其等于输入电流（平均值）与输出电流（平均值）之和，推导如下：

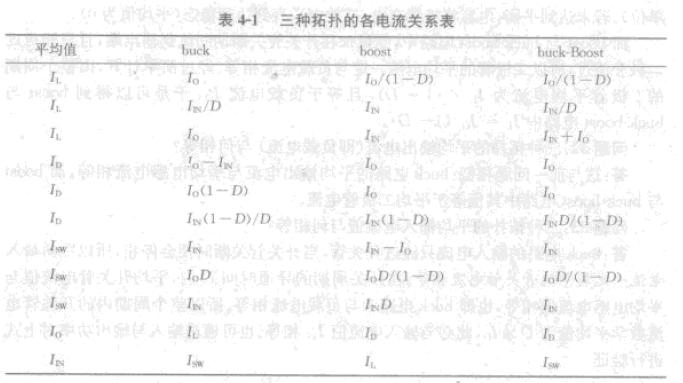

各种电流关系表如下：
