RK818是一款高性能PMIC，面向单节锂离子电池（包括锂离子及锂聚合物）中需要多路输出的多核处理器应用，可以提供完整的电源解决方案，外围应用简单。RK818在以RK3288、RK3368主控方案的广告机、网络播放器、平板产品中作为配套电源管理芯片使用。桑尼奇科技长期配套现货供应，并可提供参考设计及技术资料等服务。如需了解更多信息按以下方式联系肖生QQ：1735477079 手机：18576774167，原装现货，欢迎交流。（更多详情）
RK818 集成了5路大电流DC/DC，9个LDO，1个线性开关，1个USB 5V及HDMI 5V输出，还有开关充电，智能功率路径管理，库仑计，RTC及可调上电时序等功能。
RK818集成了一个同步降压直流－直流转换器，它可以在向系统负载供电的的同时也对电池进行充电。USB可以作为此款IC的电源输入，输入限流值可以设置为450mA或者820mA，以满足USB2.0和USB3.0的要求，最大可以设置为3A，以满足大电流充电USB的应用。充电管理包括输入限流，涓流充电，恒流/恒压充电，充电终止，充电超时安全保护等功能。所有这些功能的具体值均可通过I2C 接口进行方便的设置。
RK818可对输出电压进行调节以向系统负载提供所需要的功率，同时可以对电池进行充电。采用2MHz的开关频率，DC/DC等可以采用更小体积的电感，并且集成了所有功率开关，不需要外部功率MOSFETs，肖特基二极管等，使PCB板更为简洁，因而大大节省了系统成本。高时钟稳定度的RTC功能，可以为处理器提供时钟计时、定时等功能。RK818 采用 QFN68封装。值得一提的是，RK818有RK818-1和RK818-2两种型号，我们常用的是RK818-1。

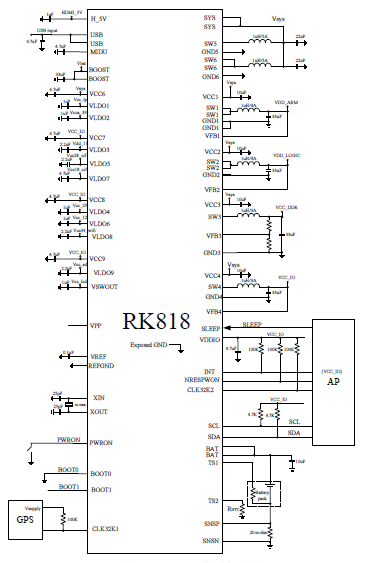

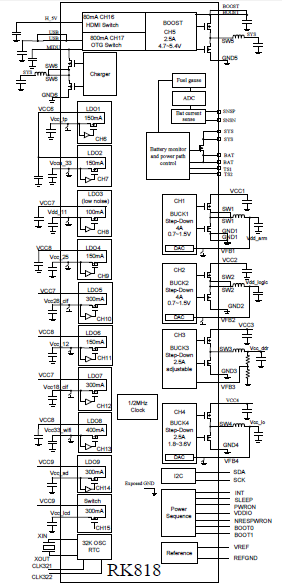

RK818功能模块图以及典型应用图

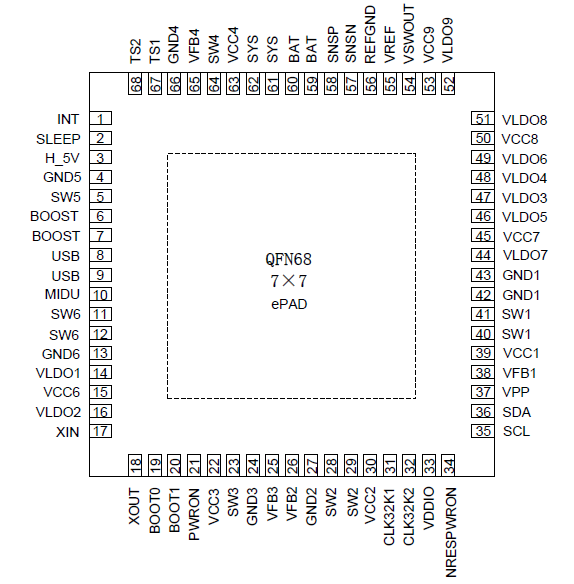

RK818封装管脚图

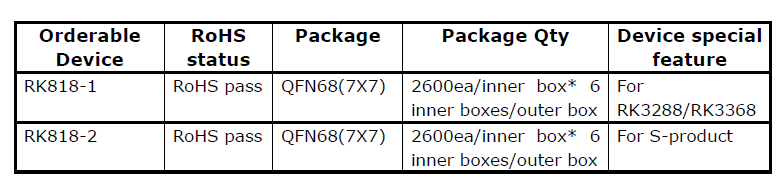

RK818采购信息图

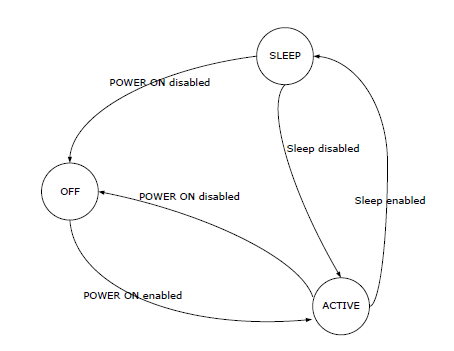

RK818状态机状态图
OFF 状态是指ＰＭＵ处于关闭状态，各通道均关闭。
ACTIVE 状态是指PMU 处于工作状态中，各通道根据系统要求进行工作。
SLEEP 是指系统处于低耗电的工作状态下。
(以上信息由深圳桑尼奇科技有限公司提供)
