PI3HDMI412ADZBE是PERICOM品牌的HDMI多路分配器，封装TQFN56包装2000PCS/包。PI3HDMI412描述：1:2主动兼容的HDMI致1.3为增强信号多路分配器完全具有高级Re-Driver功能。张经理QQ：2860224697 电话：18576760724，RK3288，原装现货，欢迎交流。
PI3HDMI412AD特点:
l 电源电压，VDD= 3.3V ±5%
l 兼容W/ DVI, HDMI 1.1, 1.2,和1.3信号 支持AC耦合和DC耦合输入1:2 多路分配器
l 支持深颜色，每通道可达12-bits
l Con gurable输出摆幅控制(500mV, 750mV, 1000mV)
l Con gurable预加重各级(0dB, 1.5dB, 3.5dB, 6.0dB)
l Con gurable去加重(0dB, -1.5dB, -3.5dB, -6.0dB)
l Con gurable均衡(1dB,3.5dB, 6dB, 8dB)
l = 2.5Gbps数据速率（大）
l ESD保护= 6kV (Typ)
l 输入w/内建终端传播延迟< 2ns输入单向
l 包装(Pb-free和绿色）：56-pad TQFN (ZB56）
百利通半导体的PI3HDMI412AD,有源驱动开关，解决方案是针对高清晰度视频网络是基于DVI/HDMI标准，TMDS信号处理。该PI3HDMI412AD是一个积极的单一渠道，二TMDS，TMDS与Hi - Z的输出channe 多路分配器.该设备的驱动器差分信号到多个视频显示单位.它提供了三可控输出摆幅，可控制水平通过引脚控制或I2C控制，根据模式的不同选择管脚.摆动水平500mV, 700mV＆1000mV，该解决方案还提供了一个独特的先进的预加重技术，以增加它们的上升和下降时间在减少远距离传输。大DVI/HDMI数据1.65Gbps汇率提供1920x1080，分解所要求的下一代HDTV和PC图形产品.由于其积极单向的功能，这开关去才签署方可使用的视频驱动程序的身边.对于电脑图形应用程序，在驾驶员侧到设备sits切换多个显示单元，如PCLCD显示器，投影机，TV,tc.PI3HDMI412AD是业界rst积极DVI/HDMI兼容的开关，从而保证高传输带宽视频流，终从电脑图形显示装置的来源。

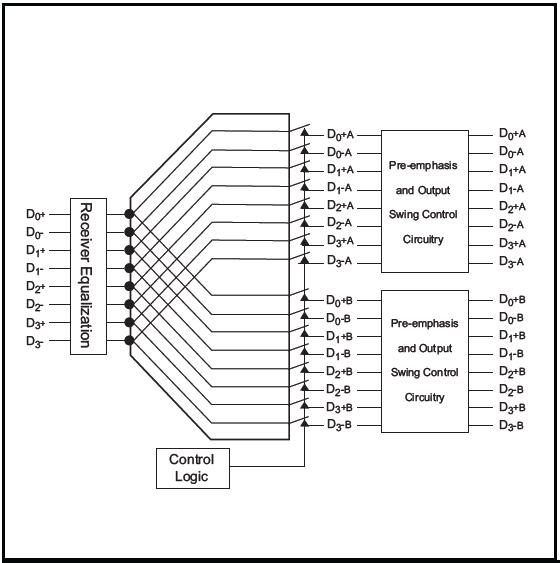

PI3HDMI412AD的功能框图如下：

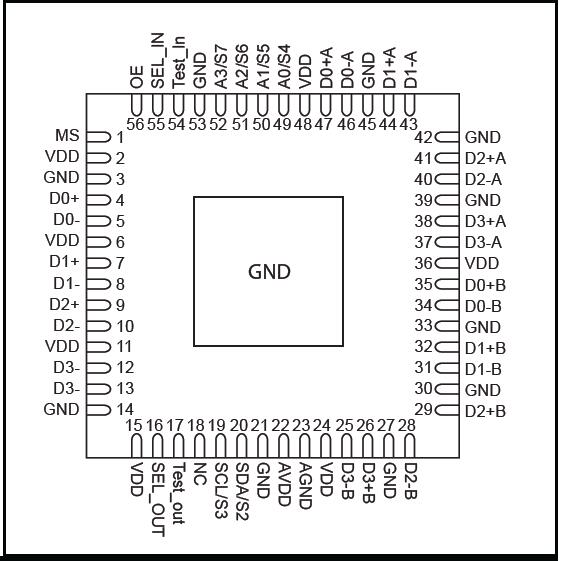

PI3HDMI412AD的引脚图如下：
