RTL8211D目前原厂停产，不再主推。目前市场上购买RTL8211D相对困难，RTL8211E可以pin to pin替换RTL8211D，替换对应型号表格如下：

Part Number E系列 Package Part     Number D系列     Package

RTL8211E-VB-CG  48-Pin QFN    RTL8211D-VB-GR   48-Pin QFN

RTL8211E-VL-CG  48-Pin QFN    无对应型号

RTL8211EG-VB-CG64-Pin QFN     RTL8211DG-VB-GR  64-Pin QFN

    无对应型号                       RTL8211DN-VB-GR  88-Pin QFN

我们先从两者的规格书来看其封装和对应的管脚功能。

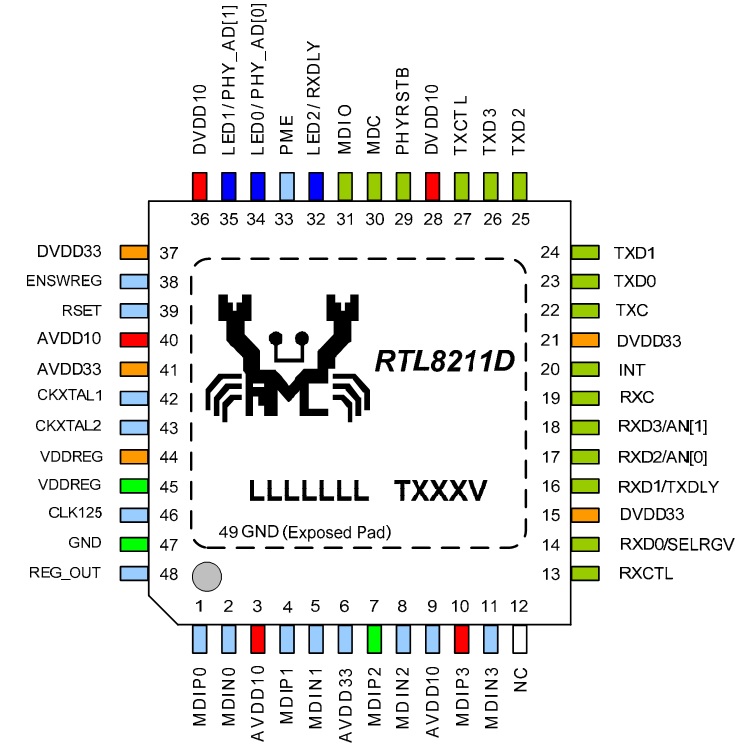

下图为RTL8211D 48-pin QFN封装的管脚图：

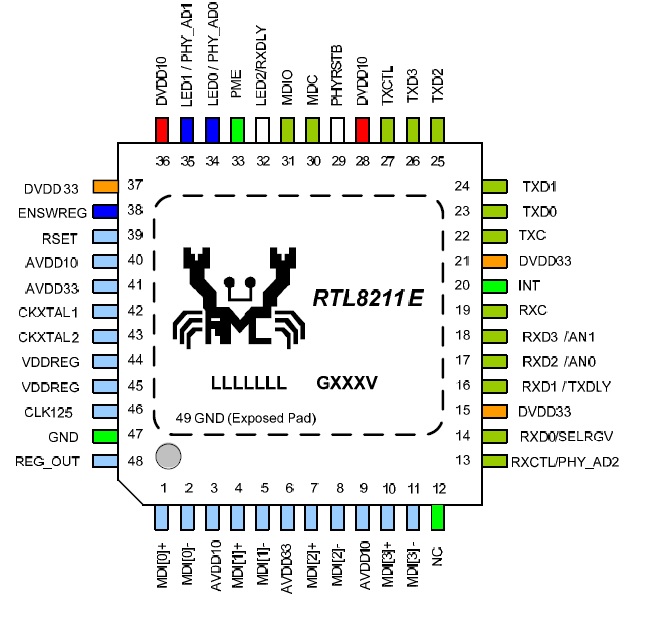

RTL8211E 48-pin QFN封装的管脚图如下：

从以上两图可以看出，RTL8211E在封装和管脚上完全兼容RTL8211D。

从功能描述上看，此两者有何差异了？以下是功能比较，仅对比有差异部分和细微差别部分。相同部分省略。

RTL8211E * 1000Base-T IEEE 802.3ab Compliant

RTL8211D *1000Base-T/1000 Base-X IEEE 802.3ab Compliant

RTL8211E * 100Base-TX IEEE 802.3u Compliant

RTL8211D *100Base-TX/100Base-FX IEEE 802.3u Compliant

RTL8211E  * IEEE 802.3 Compliant RGMII

RTL8211D  * IEEE 802.3 Compliant RGMII(RTL8211D/DG/DN)

RTL8211E  * IEEE 802.3 Compliant GMII/MII （RTL8211EG only）

RTL8211D  * IEEE 802.3 Compliant GMII/MII (RTL8211DG/DN)

RTL8211D  *Supports SerDes(RTL8211DN)

RTL8211D  *RTL8211DN supports UTP or fiber mode output

RTL8211E *Supports 3.3v or 2.5v signalingfor RGMII/GMII(RTL8211E-VB,RTL8211EG-VB)

RTL8211D * Supports 3.3v or 2.5v signalingfor  RGMII/GMII

RTL8211E *Supports 1.8v or 1.5v signalingfor RGMII(RTL8211E-VL)

RTL8211E  *Supports 25/50Mhz external crystal or OSC

RTL8211D  *Supports 25external crystal or OSC

RTL8211E   *Provides 3 network status LEDS

RTL8211D   *RTL8211D 4 LEDS

         *RTL8211D/DG 3 LEDS

RTL8211E    *Supports Link Down power saving

RTL8211E    *48-pinQFN(RTL8211E)

              *64-pin QFN(RTL8211EG)

RTL8211D    *48-pin QFN(RTL8211D)

          *64-pin QFN(RTL8211DG)

            *88-pin QFN（RTL8211DN）
