DC-DC升压芯片SY7208外围电路配置

SY7208是矽力杰(SILERGY)推出的一款内置N-MOSFET开关,1MHz 2ADC/DC升压芯片。该芯片输入范围可达:3~25V,效率高达90%

对于一款升压IC,如何配置其外围电路,今天小编以一实际案例对SY7208做一下解析,欢迎讨论咨询,桑尼奇科技孙生,18576699326QQ:2335804557更多详情

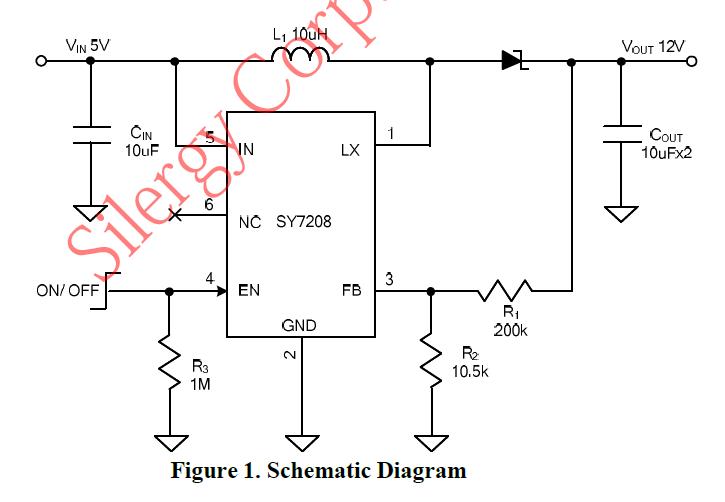

1、  SY7208 Datasheet典型电路


输入电压5V, 输出电流200mA~500mA, 其中200mA转换效率最高,外围配置电路:

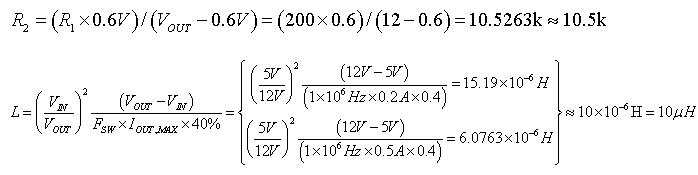

具体计算:


2、实际应用情况:

输入电压3.7V, 输出电流1.2A~1.8A,  外围配置电路:

R1=200K

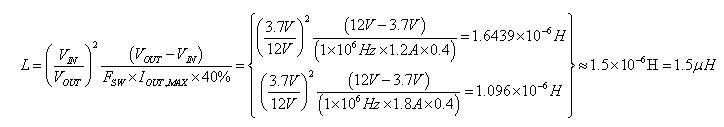

具体计算:



以上是对SY7208应用做的一次解析,如需推荐合适DC/DC型号及设计参数咨询,请随时联系桑尼奇孙生,18576699326QQ:2335804557

桑尼奇科技专业代理销售多个品牌的DC/DC电源芯片,包括有:MPSRICHTEKSILERGYETAFITITILOWPOWER等品牌,产品输入从4V~36V,输出电流0.5~5A,封装从SOT23-5~SOP8QFNBGA等,欢迎咨询。

(以上信息由深圳桑尼奇科技有限公司提供)
