CM108AH音频芯片

  CM108AH是一种高度集成的单芯片USB音频解决方案。所有重要的模拟模块嵌入CM108,包括双DAC和耳机放大器,ADC和麦克风助力器,锁相环,调节器,和USB收发器。许多功能与跳线或外部EEPROM编程。此外,音频调节,可通过特定的容易控制的HID兼容的音量控制引脚。有关增加价值的应用,外部解码器或音频DSP可以通过连接到CM108AH I2S的脚作进一步处理。 3GPIO引脚可与客户附加价值的应用软件访问的增值应用。

主要用于2声道DAC与耳机放大器, 同步数字与PC或笔记本电脑音量控制,隔离从PC/笔记本电脑系统噪声干扰,便携式和即插即用.如有需求联系QQ:2290359330 13418831645戴小姐联系,原装现货,欢迎交流。(更多详情

CM108AH
产品特点

1 . 符合USB 2.0全速运行 • 符合USB音频设备类规范

2. 支持USB挂起/恢复模式和远程唤醒与音量控制销

3.晶振输入带有片上PLL12MHz的嵌入式USB收发器单

4. 跳线引脚扬声器模式(播放专用)或耳机模式(播放+录音)

5.为耳机模式,USB音频功能拓扑有2个输入端子,2个输出端子,一混合装置,1选择单位,单位和3功能

6.混合装置启用跳线针/耳机模式下的禁用

7.对于扬声器模式,USB音频功能拓扑结构1输入端子,1个输出端子,1组特征

8.支持一个控制端点,一个同步输出端点,一个在端点同步,及一个端点中断

9.备用零带宽设置发布USB总线的带宽播放此设备处于非活动状态时

10.支持AES/EBU音频,IEC60958S/PDIF输出的立体声PCM格式的数据使用者在S/PDIF输出

11.音量,降低音量,静音引脚,支持和回放的USB HID设备类的主机控制同步

12.记录记录静音静音引脚带LED指示灯状态

13. 外部供应商特定的USBVID PID控制,EEPROM接口,和序列号

14.EEPROM写通过供应商的特殊要求,方便群众的生产功能

15.定制的嵌入式的VIDPID控制,产品字符串,生产由客户请求字符串和音量设置 • 3GPIO引脚具有读/写通过HID接口

16. 针跳线设置的电源模式(100mA500mA总线电源或自治的权力)

17.同步传输使用内部PLL的同步与自适应模式

18.48K/ 44.1kHz的播放和录制的两个采样率

19.软静音功能 • 嵌入式高性能16位音频DAC,带有耳机耳机放大器

20.主机端数据丢失降噪功能 • 嵌入式16ADC的输入升压麦克风

21.嵌入式上电复位模块 • 嵌入式5V3.3V稳压器外接5V单操作

22.Win 2K的兼容/ WIN XP/斯塔/ 7LinuxMac OS X上没有其他驱动程序(WinCE/ Win中移

CM108AH的采购信息

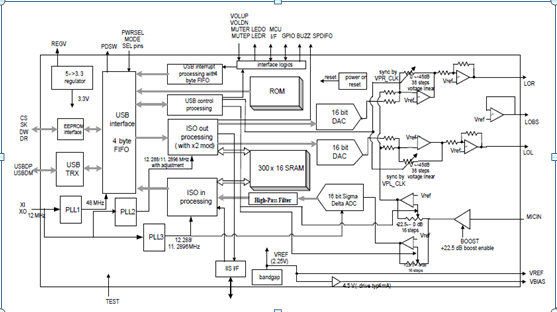

CM108AH功能框图如下:

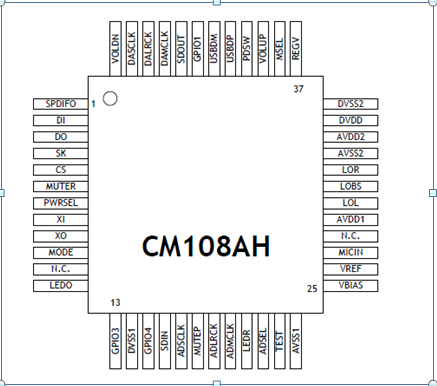

CM108AH的管脚图如下:




(以上信息由深圳桑尼奇科技有限公司提供)
