Realtek（瑞昱半导体）公司的 RTL8211F-CG/RTL8211FD-CG/RTL8211FI-CG/RTL8211FDI-CG是符合10Base-T，100Base-TX和1000Base-TIEEE 802.3标准的高度集成的以太网收发器。它提供了通过CAT.5 UTP电缆发送和接收以太网数据包的所有必要的物理层功能。 RTL8211FI和RTL8211FDI是按照工业级标准制造。
RTL8211F(I)/RTL8211FD(I)使用最先进的DSP技术和模拟前端（AFE），通过UTP电缆实现高速数据传输和接收。在RTL8211F(I)/RTL8211FD(I)中实现诸如交叉检测和自动校正，极性校正，自适应均衡，串扰消除，回波消除，定时恢复和纠错的功能，以提供在10Mbps，100Mbps或1000Mbps时鲁棒的发送和接收能力。
MAC和PHY之间的数据传输是通过1000Base-T，10Base-T和100Base-TX的简化千兆位媒体独立接口（RGMII）来实现的。RTL8211F(I)/RTL8211FD(I)支持各种RGMII信号电压，包括3.3，2.5，1.8和1.5V。
RTL8211F千兆网络以太网收发器在网络播放器、交换机、集线器和数字电视中运用广泛。例如在以AMLOGIC（晶晨）高端方案S812、S912为主流的网络播放器中几乎成为网络标配，桑尼奇科技长期大量现货供应，并可提供设计参考及技术支持等服务。如需了解更多信息按以下方式联系肖生QQ：1735477079 手机：18576774167，原装现货，欢迎交流。（更多详情）
RTL8211F-CG特征：
1、1000Base-T IEEE 802.3ab标准
2、100BASE-TX IEEE802.3u标准
3、10Base-T IEEE 802.3标准
4、支持RGMII
5、支持IEEE 802.3az-2010（节能以太网）
6、内置网络唤醒
7、支持中断功能
8、支持并行检测、交叉检测和自动校正、自动极性校正
9、支持PHYRSTB内核电源关闭
10、基线漂移校正
11、支持1000Base-T的CAT.5电缆120m
12、内置开关稳压器和LDO
13、55 nm工艺，超低功耗
14、工业级制造工艺（RTL8211FI/ RTL8211FDI）
15、QFN40绿色封装
RTL8211F-CG应用
1、数字电视
2、MAU（媒体访问单元）
3、CNR（通信和网络提升机）
4、游戏机
5、打印机和办公机器
6、DVD播放机和录像机
7、以太网集线器
8、以太网交换机
此外，RTL8211F(I)/RTL8211FD(I)可用于任何需要UTP物理连接的以太网MAC的嵌入式系统。

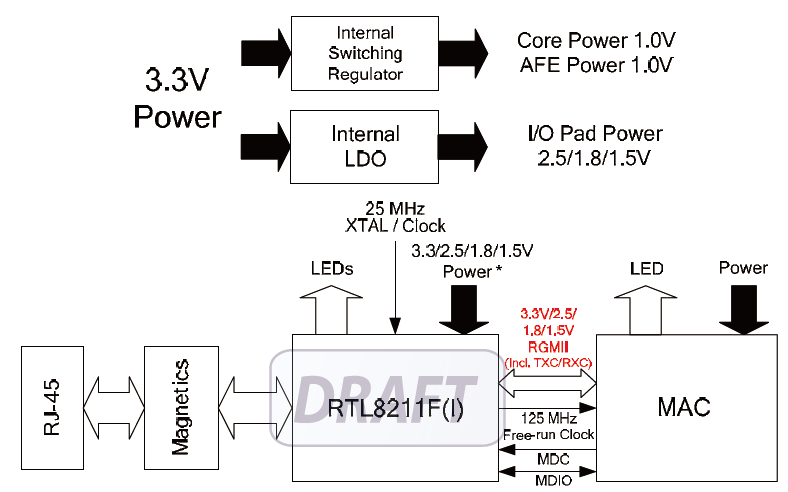

RTL8211F-CG应用图

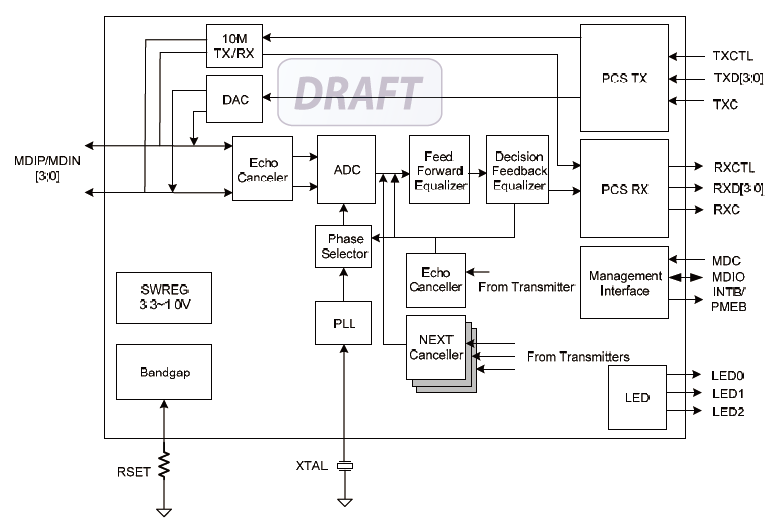

RTL8211F-CG功能框图

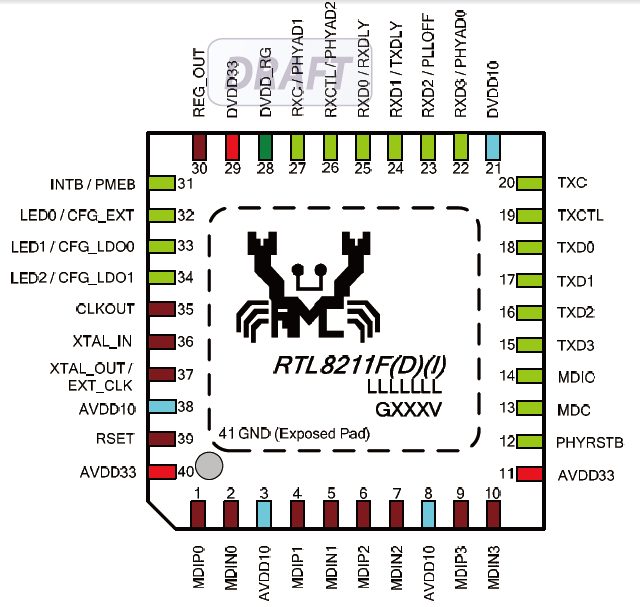

RTL8211F-CG引脚图

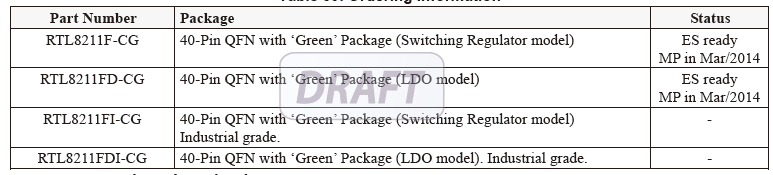

RTL8211F-CG采购信息
(以上信息由深圳桑尼奇科技有限公司提供)
