瑞芯微RK3288电源管理方案的这些事,你都知道吗?

   电源管理芯片又称之为PMUpower management unit)或PMIC,它是一种高集成的、针对便携式应用的电源管理方案,是将传统分立的若干类电源芯片,如低压差线性稳压器(LDO)、直流直流转换器(DC/DC)集成于一体的芯片,从而实现更高的电源转换效率和更低功耗,以及更少的组件数以适应缩小的板级空间,同时亦增强了系统的稳定性和可靠性。

   电源管理芯片的选择是产品方案选型的重中之重,因为它需要要配合CPU的上电时序(即某些电压的上电顺序和之间的时间间隔有先后关系和时间要求),同时不同的应用场景也会对PMU的要求不同,一般PMU是和主芯片绑定定制的,而一款CPU常搭配的PMU通常只有可数的几款。

   RK3288为瑞芯微产品系列的中高端产品,在很多行业都有成功应用及不错的口碑,小编通过多年与RK3288不同产品的方案公司的接触,梳理并总结RK3288方案常用的几种电源管理方案孙生,18576699326QQ:2335804557,欢迎交流)更多详情

RK3288电源管理方案一:RK808+1DC/DCPWM控制)

DCDC1(1.0) ARM

DCDC2(1.0) GPU

DCDC3(1.2): DDR

DCDC4(3.3): VCCIO

DCDC5(1.0)(分立PWM): LOGIC

RK3288电源管理方案二:RICOH619+SYR82X

DCDC1(1.0) ARM

DCDC2(1.0) GPU

DCDC3(1.2): DDR

DCDC4(3.3): VCCIO

DCDC5(1.0)SYR82X(分立PWM): LOGIC

RK3288电源管理方案三:ACT8846QM490+2*SYR82X)

DCDC1(1.0) ARM (SYB827)

DCDC2(1.0) GPU (SYB828)

DCDC3(1.0): LOGIC (PMIC)

DCDC4(1.2): DDR(PMIC)

DCDC5(2.0): VCC20(PMIC)

DCDC6(3.3): VCCIO(PMIC)

其中RK3288电源管理方案一和方案二主要是针对单节电池方案,在一定程度可以压缩方案成本,方案三主要是针对双节电池方案,特别注意的是由于logic 需要动态调压,如果用分立的DCDCPWM控制)调节精度、输出电压的一致性都不能够保证,不同机器将差别很大。

  RK3288电源管理方案电路图简介:

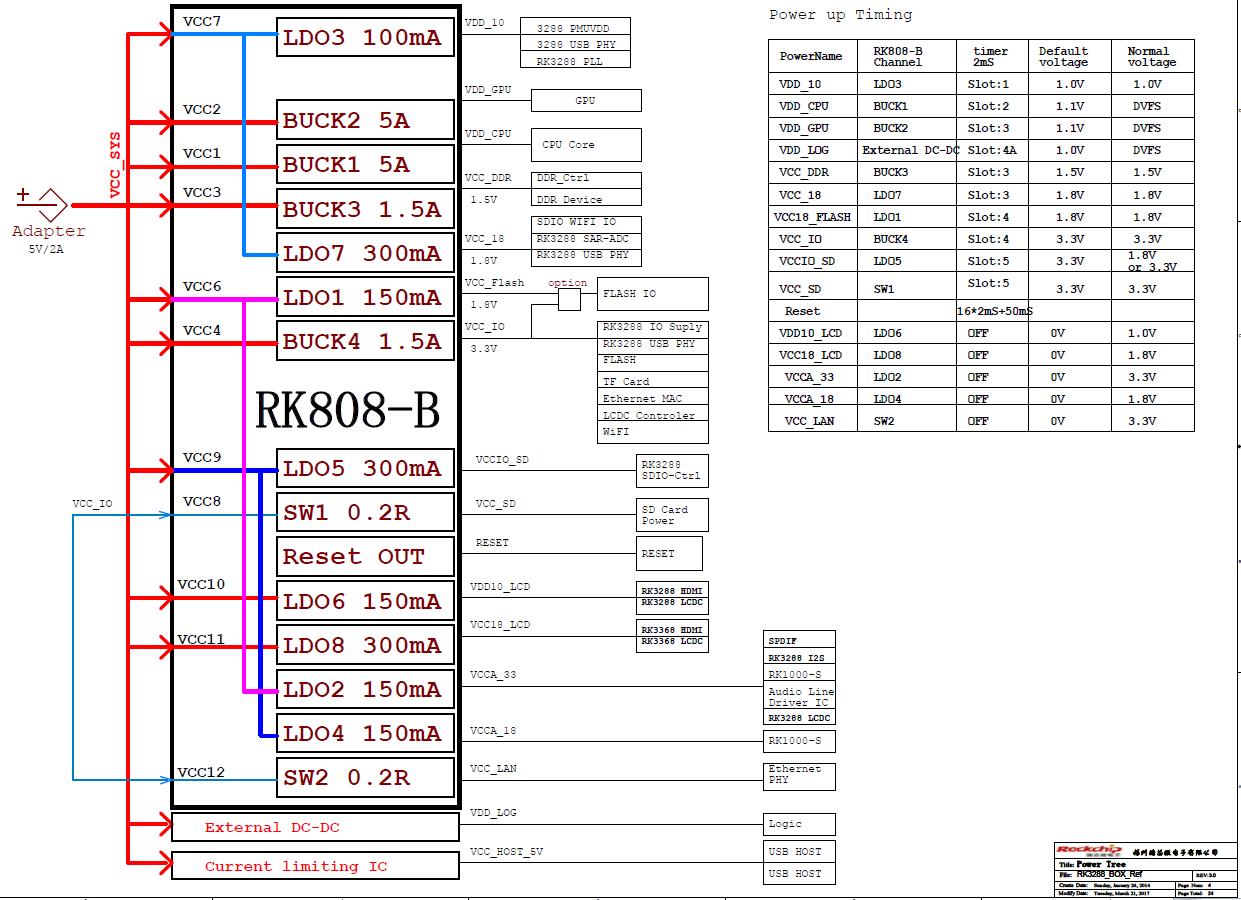

1RK3288电源管理方案一:RK808应用电路原理图


图一RK808应用电路原理图

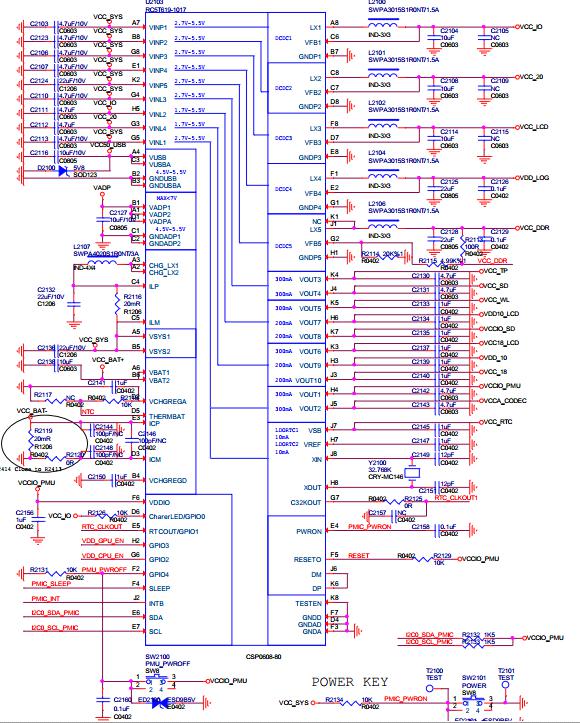

(2)RK3288电源管理方案二:RICOH619应用电路原理图


图二RICOH619应用电路原理图

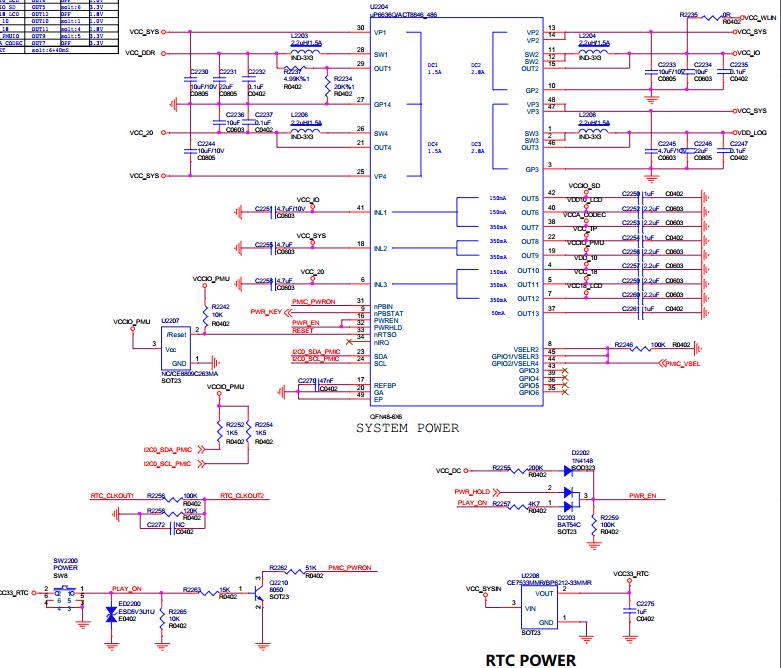

(3)RK3288电源管理方案二:ACT8846应用电路原理图


图三 ACT8846应用电路原理图


桑尼奇科技专业从事RK3288主控、电源管理PMU以及外围芯片的一站式供应,同时亦可提供相应的技术资料,如果您有需要亦可推荐行业领先的RK3288方案商给您,欢迎随时咨询(孙生,18576699326QQ:2335804557)。

(以上信息由深圳桑尼奇科技有限公司提供)
