立体声数模转换器 ES7144LV

ES7144LV是苏州顺芯半导体(EVEREST)生产的一个低成本的10脚立体声数模转换器,ES7144LV可接收多达24位字长的I2S串行音频数据格式,是真正的中国芯。此料可与美国CIRRUS LOGIC品牌的CS4344完全替换,成本更可节省40%左右,由于其高性价比在客户中广泛运用。

值得注意的是,ES7144LV内部集成了一个上电复位电路,在上电过程中,会产生一个复位信号,将内部工作状态设置为初始状态。鉴于ES7144LV的上电复位特性,因此对ES7144LV的供电电压有一定的要求。通常较低的输入电压、较快的电压下降速度能够避免快速重复开关机时遇到的问题。故此芯片输入电压范围虽为3V5.5V,但是供电电压在5V以上时,ES7144LV性能会受影响,最佳性能是在输入3.3V4.75V之间,如能提供3.3V作为输入电压,则应尽量采用。

桑尼奇科技作为专业的机顶盒及广告机物料供应商,专注于配套物料的提供。ES7144LVAMLOGIC(晶晨)主控方案的机顶盒中,如S805S905等中端机型中广泛运用;另外在其它有音频播出的产品中因其高性价比也得到大量使用。公司常备大量现货库存,可供样、批量出货以及可开17%增值税发票。如有需要可按以下方式联系QQ1735477079  手机:18576774167,原装现货,欢迎交流。更多详情

ES7144LV特征:

195 dB动态范围

2-85 dB 总谐波失真加噪声

3、采样频率高达200 kHz

416-24I2S音频数据格式

53V 5.5V单电压输入

6、工作稳定范围:-40°C ~+85°C

7、封装: TSSOP10

8、最小包装:5K/

ES7144LV应用范围

1、  数字相框

2、  机顶盒

3、  数字电视

4、  播放器

ES7144LV典型应用电路:

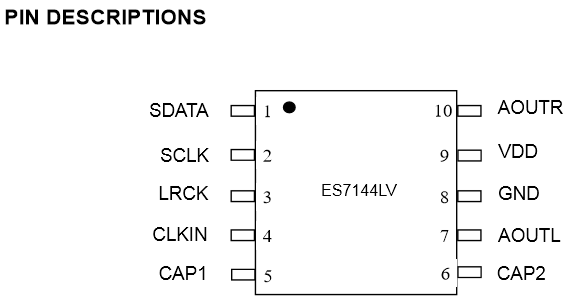

ES7144LV管脚示意图:

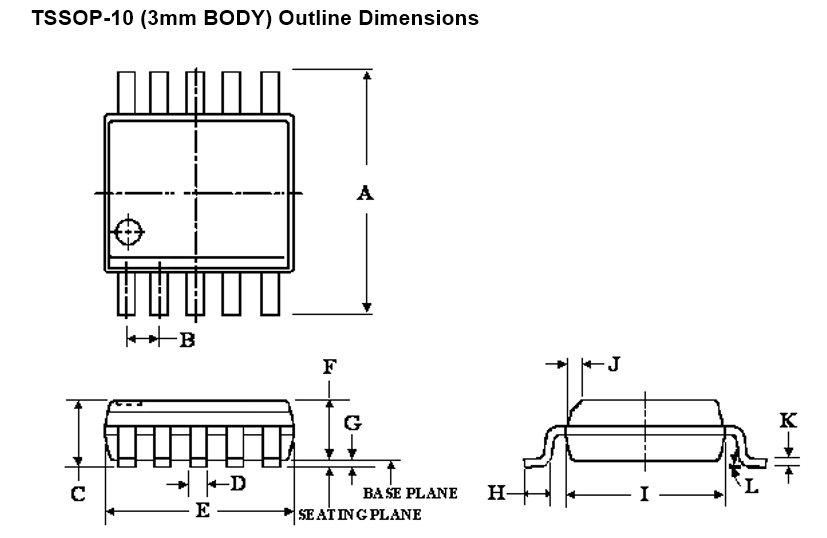

ES7144LV封装外形:


(以上信息由深圳市桑尼奇科技有限公司提供)
