千兆网口芯片 RTL8153-CG

     RTL8153-CG是RealtekSemiconductor Corp 提供的一款千兆网口芯片,目前广泛应用于高端DONGER产品上,其主要特征如下:

符合USB 3.0, 2.0, 和 1.1规范
符合CDC-ECM标准
支持LPM(联合电源管理)
支持对交换/极性/倾斜校正
交叉检测及自动校对功能
支持局域网唤醒和“RealWoW!”
支持断电/连接下节电
支持硬件CRC(循环冗余校验)函数

IEEE
支持IEEE 802.3 x全双工流量控制
完全符合IEEE 802.3和IEEE 802.3 u标准
支持IEEE 802.1P LAN 第二层 QoS/CoS 协议
支持IEEE 802.1Q (VLAN 标签技术)

微软AOAC
支持16集128字节精确匹配唤醒框架模式
支持连接改变网络唤醒
支持微软WPD(唤醒包检测)
支持协议卸载(ARP & NS)

英特尔CPPM
支持 L1 with 3ms BESL (USB 2.0)
动态LTM消息(USB 3.0)
支持 U1/U2 (USB 3.0)
支持选择性暂停

RTL8153-CG的功能框架图如下:

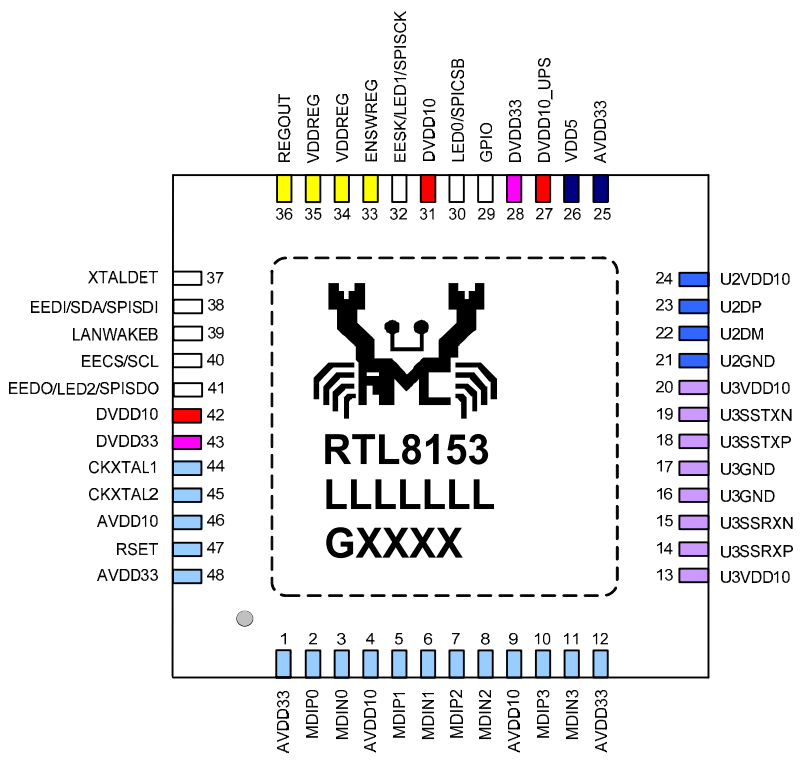

RTL8153-CG的封装图如下:


RTL8153-CG的典型电路图如下:


RTL8153-CG MPQ4900/包、 490PCS/盘。

以上信息由(深圳市桑尼奇科技有限公司)提供

原装现货,欢迎交流。QQ:2290359330TEL:13418831645
