FMS6363 Low-Cost Video Filter Driver



Amlogic 8726方案较多厂家采用其来做高清播放器,以及机顶盒方案,包括小米最近推出的盒子也是采用Amlogic 8726.

    FMS6363在Amlogic 8726方案中配合使用,其是一颗低成本ic,可以替换LC滤波部分电路的集成ic。而且他能够提供更加优质的图画质量相比传统的滤波方式。FMS6363可以直接由DC或者AC耦合的信号驱动。如果输入的是AC耦合的信号,内部的偏置电路将启用。输出负载为150欧姆负载,可输出AC或者DC信号。

    FMS6363主要的功能特性如下:

1,ThreeSixth-order 30Mhz(HD)Filters

2,TransparentInput Clamping

3,SingleVideo Drive Load

4,ACor DC-coupled Inputs

5,ACor DC-coupled Outputs

6,DC-coupledOutputs Eliminate AC-coupling Capacitors

7,5Vonly

8,Robust8KV ESD Protection

9,PackageSOIC-8

FMS6363的采购信息如下:

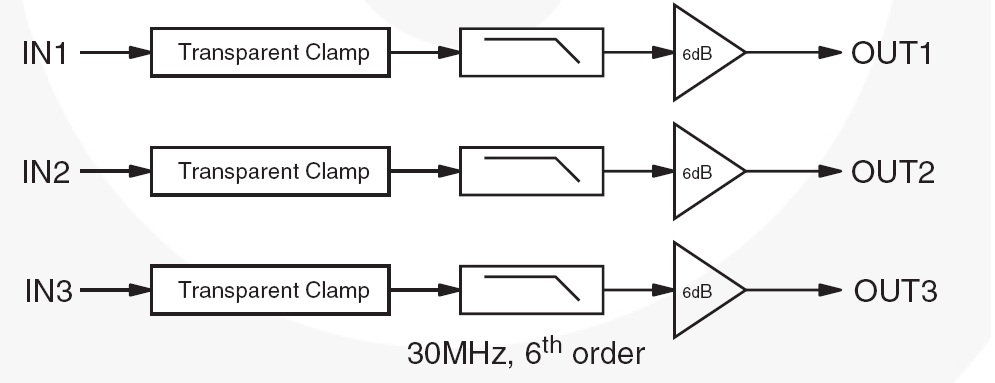

FMS6363的框图如下:

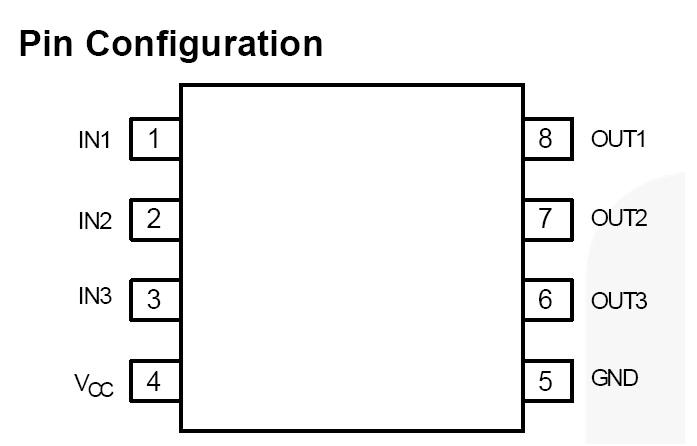

FMS6363的管脚图如下:
