ACT8846QM460-T



ACT8846QM460-T

ACT8846是美国技领半导体(active-semi)推出的一款性能优异的电源管理芯片, RK3066/RK3188方案上有采用此颗ic。该芯片集成了多个电源功能芯片(如:DC/DC压降稳压芯片、低压差线性稳压器等),它支持所有I2C系列端口,具有多种睡眠模式、软/硬重启功能及热保护等功能。QQ:1762516767 18675554078,原装现货,欢迎交流。更多详情

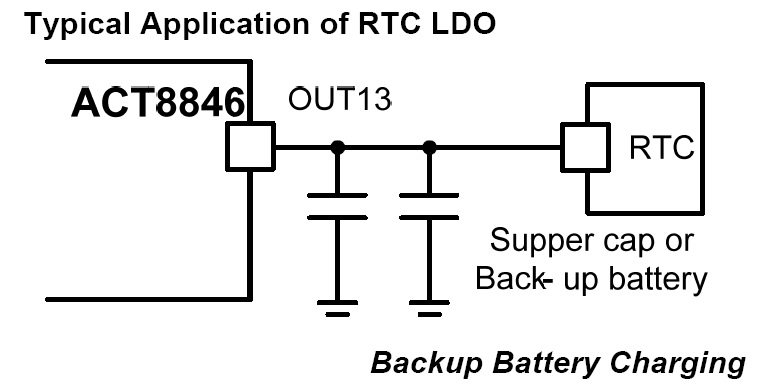

ACT8846 REG13是一个常开的电源输出,此功能比较使用于系统关机以后还需要供电的功能单元比如RTC。它的输出仅需要一个0.47uf的电容。REG13的典型应用框图如下:

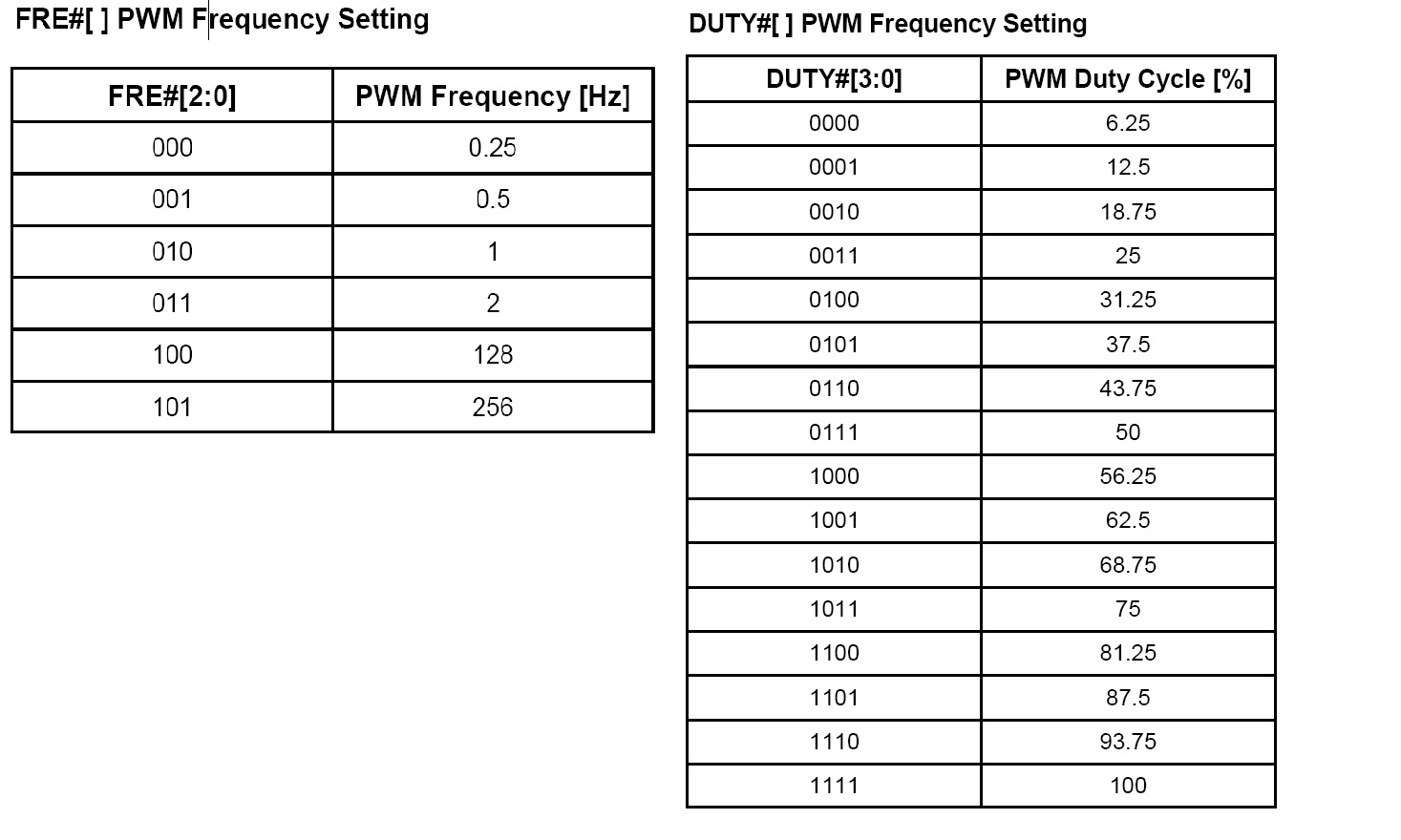

       GPIO3,4,56可以输出pwm波形驱动led,每个管脚可以输出6mA电流。PWM输出频率有I2C的寄存器控制。对应关系如下:




(以上信息由深圳市桑尼奇科技有限公司提供)
